Опора подвижная хомутовая ОПХ1 предназначена для крепления технологических трубопроводов с наружным диаметром от 18 до 48 мм. Она используется в системах, где требуется компенсация тепловых расширений трубопроводов, а также в местах, где необходимо обеспечить их подвижность при сохранении устойчивости и надёжности крепления.
Конструкция опоры включает корпус с внутренним ребром жёсткости, привариваемый к трубопроводу. Такая конструкция обеспечивает надёжную фиксацию трубы и позволяет компенсировать её тепловые расширения без деформации.
Изготавливается из высококачественной стали, что обеспечивает долговечность и устойчивость к внешним воздействиям. Поверхность опоры может быть обработана антикоррозийным покрытием для защиты от коррозии и увеличения срока службы.
Соответствует ГОСТ 14911-82 (ОСТ 36-94-83)
Размеры и габариты подбираются по проектной документации и могут варьироваться в зависимости от требований объекта.
Применение опоры ОПХ1
- Крепление трубопроводов малого диаметра
- Компенсация тепловых расширений трубопроводов
- Обеспечение подвижности трубопроводов при сохранении их устойчивости
Преимущества использования опор ОПХ1
- Надёжная фиксация трубопроводов
- Компенсация тепловых расширений без деформации
- Простота монтажа и эксплуатации
- Долговечность и устойчивость к внешним воздействиям

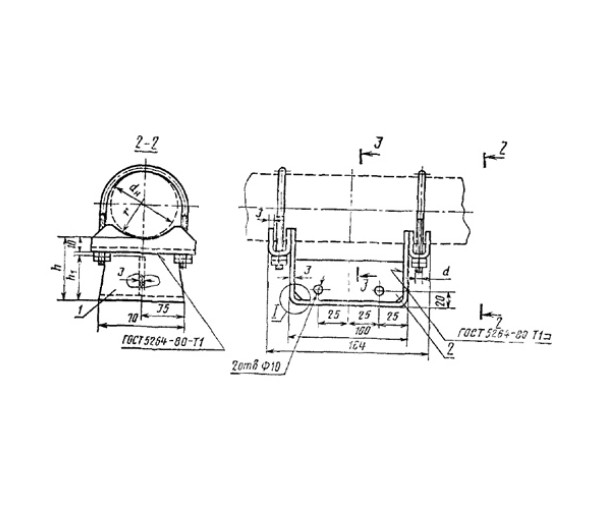

Размеры подвижной хомутовой опоры ОПХ1 по ОСТ 36-94-83
| Наименование | Диаметр трубы (мм) | Высота опоры (мм) | Максимальная нагрузка (кН) | Материал | Вес (кг) |
|---|---|---|---|---|---|
| ОПХ1-70.18 | 18 | 70 | до 30 | Сталь | 0.78 |
| ОПХ1-100.18 | 18 | 100 | до 50 | Сталь | 0.9 |
| ОПХ1-70.25 | 25 | 70 | до 30 | Сталь | 0.8 |
| ОПХ1-100.25 | 25 | 100 | до 50 | Сталь | 0.9 |
| ОПХ1-70.32 | 32 | 70 | до 30 | Сталь | 0.9 |
| ОПХ1-100.32 | 32 | 100 | до 50 | Сталь | 1.05 |
| ОПХ1-70.38 | 38 | 70 | до 30 | Сталь | 0.97 |
| ОПХ1-100.38 | 38 | 100 | до 50 | Сталь | 1.1 |
| ОПХ1-70.45 | 45 | 70 | до 30 | Сталь | 1 |
| ОПХ1-100.45 | 45 | 100 | до 50 | Сталь | 1.11 |
| ОПХ1-70.48 | 48 | 70 | до 30 | Сталь | 1.03 |
| ОПХ1-100.48 | 48 | 100 | до 50 | Сталь | 1.12 |
*Примечание:* Значения высоты и нагрузки могут варьироваться в зависимости от условий эксплуатации. Для точных данных обращайтесь к технической документации или производителю.
