Л8-141.000 — это блок двухкатковый, предназначенный для обеспечения надежной поддержки и направляющей функции трубопроводных систем на промышленных и технологических объектах. Данное изделие обеспечивает эффективное распределение нагрузки и предотвращает избыточные смещения труб, что способствует увеличению срока службы трубопроводов и безопасности эксплуатации.

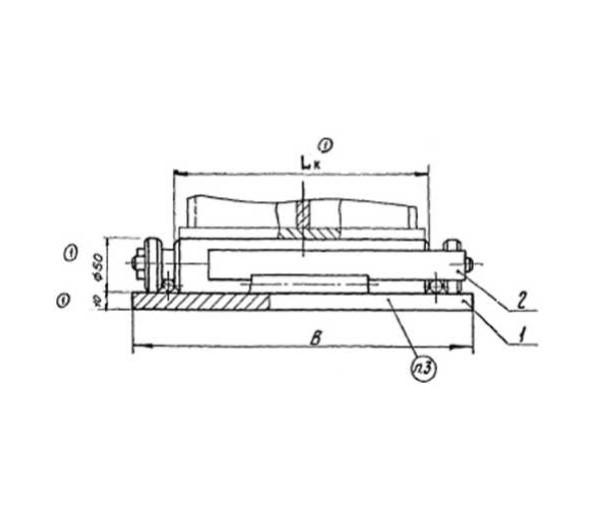

Блок изготовлен из высокопрочных материалов и представляет собой сварную конструкцию, состоящую из двух роликов (катков), смонтированных на общей раме. Конструкция рассчитана на работу в сложных условиях с вибрациями, перепадами температур и воздействием агрессивных сред. Для фиксации блока используются болтовые соединения или сварка. Материал изготовления — углеродистая или низколегированная сталь с возможностью антикоррозионной обработки по требованию заказчика.
Применение блока двухкаткового Л8-141.000
- Поддержка и направляющая трубопроводов на промышленных и технологических объектах
- Обеспечение равномерного распределения нагрузок и предотвращение осевых смещений
- Использование в условиях вибраций и температурных перепадов
- Применение в энергетике, нефтегазовой, химической промышленности и коммуникациях
Преимущества блока двухкаткового Л8-141.000
- Высокая прочность и долговечность конструкции
- Устойчивость к агрессивным условиям эксплуатации
- Возможность нанесения антикоррозионного покрытия (оцинковка, окраска)
- Простота монтажа и технического обслуживания
Размеры блока двухкаткового Л8-141.000 по ГОСТ
| Наименование | Диаметр (мм) | Длина (мм) | C (мм) | j* (мм) | j1* (мм) | Материал | Вес (кг) |
|---|---|---|---|---|---|---|---|
| Л8-141.000 | 160 | 270 | 65 | 65 | 20 | Сталь углеродистая / ВСт3пс / 09Г2С | 8.6 |
| Л8-141.000-01 | 210 | 270 | 65 | 65 | 20 | Углеродистая сталь | 11.6 |
| Л8-141.000-02 | 260 | 270 | 65 | 65 | 20 | Углеродистая сталь | 14.3 |
| Л8-141.000-03 | 360 | 300 | 65 | 65 | 20 | Низколегированная сталь | 20.8 |
| Л8-141.000-04 | 460 | 300 | 65 | 65 | 20 | Низколегированная сталь | 26.5 |
| Л8-141.000-05 | 560 | 300 | 65 | 65 | 20 | Углеродистая сталь | 32.4 |
| Л8-141.000-06 | 660 | 300 | 65 | 65 | 20 | Углеродистая сталь | 38.3 |
| Л8-141.000-07 | 760 | 300 | 65 | 65 | 20 | Низколегированная сталь | 44.1 |
| Л8-141.000-08 | 860 | 300 | 65 | 65 | 20 | Низколегированная сталь | 50.0 |
| Л8-141.000-09 | 860 | 300 | 65 | 65 | 20 | Углеродистая сталь | 55.9 |
| Л8-141.000-10 | 210 | 340 | 65 | 120 | 20 | Углеродистая сталь | 13.0 |
| Л8-141.000-11 | 260 | 340 | 65 | 120 | 20 | Низколегированная сталь | 15.0 |
| Л8-141.000-12 | 460 | 340 | 65 | 120 | 20 | Низколегированная сталь | 28.3 |
Примечания:
- C (мм): Расстояние от оси трубопровода до оси блока.
- j* (мм): Габаритный размер блока по оси трубопровода.
- j1* (мм): Габаритный размер блока по боковой оси.
