Л8-146.000 — металлическая втулка с колпаком для прохода трубопровода через крышу, предназначенная для защиты труб от внешних воздействий и герметизации прохода. Обеспечивает устойчивость к механическим нагрузкам, атмосферным воздействиям и температурным колебаниям.
Соответствует ГОСТ и промышленным стандартам.
Применение
- Защита трубопровода при прохождении через крышу.
- Предотвращение протечек и повреждений труб в местах прохождения через кровлю.
- Компенсация тепловых расширений труб.
- Применение на промышленных объектах, котельных, тепловых станциях и других сооружениях.
Преимущества
- Надёжная герметизация и защита трубопровода.
- Устойчивость к температурным колебаниям и атмосферным воздействиям.
- Прочность конструкции и долговечность эксплуатации.
- Соответствие ГОСТ и промышленным стандартам.
- Возможность использования с трубами разных диаметров.

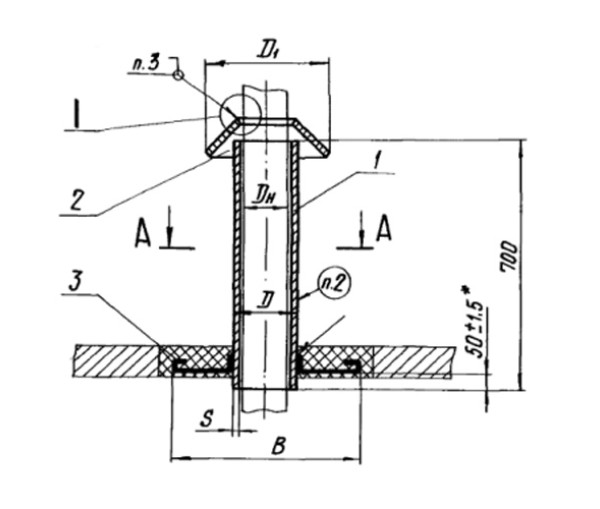

Размеры Л8-146.000 Втулка с колпаком для прохода через крышу по ГОСТ
| Наименование | Наружный диаметр Dₙ, мм | D | b | s | D1 | Вес, кг |
|---|---|---|---|---|---|---|
| Л8-146.000 | 57 | 76 | 380 | 3 | 218 | 5,1 |
| Л8-146.000-01 | 76 | 89 | 390 | 3 | 218 | 5,7 |
| Л8-146.000-02 | 89 | 108 | 410 | 3,5 | 218 | 7,4 |
| Л8-146.000-03 | 108 | 133 | 435 | 3,5 | 218 | 8,8 |
| Л8-146.000-04 | 133 | 159 | 460 | 4,5 | 295 | 14 |
| Л8-146.000-05 | 159 | 219 | 520 | 6 | 295 | 23,8 |
| Л8-146.000-06 | 219 | 273 | 575 | 6 | 380 | 30,4 |
| Л8-146.000-07 | 273 | 325 | 625 | 6 | 380 | 35 |
| Л8-146.000-08 | 325 | 377 | 675 | 6 | 380 | 38,2 |
| Л8-146.000-09 | 377 | 426 | 725 | 6 | 380 | 41,1 |
| Л8-146.000-10 | 426 | 478 | 775 | 6 | 460 | 45,7 |
| Л8-146.000-11 | 478 | 529 | 825 | 6 | 460 | 50,3 |
| Л8-146.000-12 | 529 | 580 | 875 | 6 | 460 | 54,9 |
| Л8-146.000-13 | 580 | 630 | 925 | 6 | 460 | 59,2 |
| Л8-146.000-14 | 630 | 682 | 975 | 6 | 460 | 63,8 |
| Л8-146.000-15 | 682 | 733 | 1025 | 6 | 460 | 68,5 |
| Л8-146.000-16 | 733 | 785 | 1075 | 6 | 460 | 73,1 |
| Л8-146.000-17 | 785 | 836 | 1125 | 6 | 460 | 77,7 |
Примечания:
- b, мм — общая длина втулки с монтажными элементами.
- D – внутренний диаметр втулки.
- s – поддержка втулки.
- Dₙ, мм — наружный диаметр трубы, для которой изготовлена втулка.
