Опора хомутовая неподвижная Л8-150.000 — это металлическая конструкция, предназначенная для закрепления трубопровода в фиксированном положении. Она удерживает трубу в выбранной точке, исключая её осевое и радиальное смещение.
Внешне выглядит как металлический полукольцевой хомут на ножках или пластине, крепящий трубу и фиксирующий её положение.
Опора Л8-150.000 фиксирует трубы в точках опоры и предотвращает их смещение под давлением, весом жидкости и при температурных расширениях. Она равномерно распределяет нагрузку трубы на опору или фундамент. Конструкция снижает вибрации от работы оборудования и защищает трубопровод от изгибов и деформаций под внешними воздействиями.
Соответствие стандартам
-
ОСТ 34-10-707-93 — опоры стационарные для трубопроводов.
ГОСТ 380-2005 — сталь углеродистая обыкновенного качества, используемая для проката.
ГОСТ 19903-74 — листовой горячекатаный прокат для изготовления металлоконструкций, включая опоры трубопроводов.
Применение
- Энергетика: тепловые сети, паропроводы, котельные установки.
- Химическая промышленность: технологические трубопроводы, химреакторы.
- Нефтегазовая промышленность: магистральные и технологические трубопроводы, нефтеперерабатывающие установки.
- Водоснабжение и водоотведение: водопроводы, канализация, насосные станции.
- Отопление и вентиляция: системы теплоснабжения, центральные кондиционеры, вентиляционные сети.
- Пищевая и фармацевтическая промышленность: при монтаже трубопроводов из нержавеющей стали.
Преимущества
- Надёжная фиксация труб: исключает смещение и осевую деформацию трубопровода.
- Устойчивость к вибрациям: минимизирует динамическое воздействие на трубопровод.
- Долговечность: изготовлена из качественной стали, устойчива к коррозии при соответствующей обработке.
- Универсальность: подходит для труб различных диаметров и для разных отраслей.
- Простота монтажа и обслуживания: крепёжные элементы позволяют легко устанавливать и демонтировать опору.
- Равномерное распределение нагрузки: предотвращает точечные деформации трубы.
- Защита трубопровода и конструкции: снижает риск повреждений при внешних механических воздействиях.
- Снижение затрат на обслуживание: благодаря долговечности и надёжности конструкции.

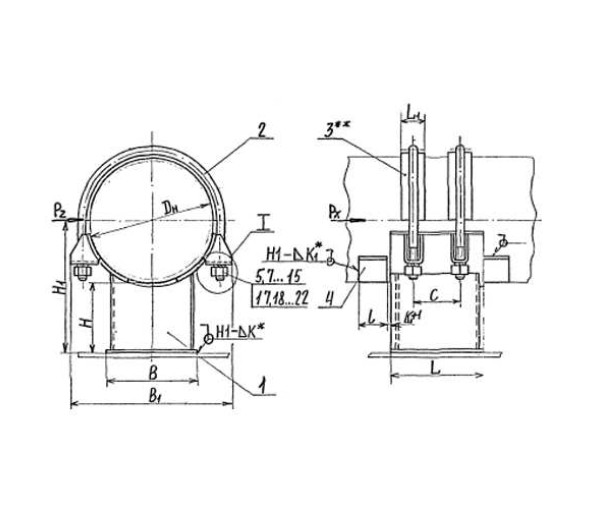

| Наименование | Высота Н, мм | Длина, мм | Н1, мм | Наружный диаметр Dn, мм | b1, мм | Ширина опоры В, мм | Марка стали | Вес опоры, кг |
|---|---|---|---|---|---|---|---|---|
| Л8-150.000 | 100 | 200 | 210 | 219 | 290 | 200 | Ст3кп | 10,5 |
| Л8-150.000-01 | 100 | 200 | 210 | 219 | 290 | 200 | Ст3кп | 11,3 |
| Л8-150.000-02 | 150 | 200 | 260 | 219 | 290 | 200 | Ст3кп | 12,0 |
| Л8-150.000-03 | 150 | 200 | 260 | 219 | 290 | 200 | Ст3кп | 13,0 |
| Л8-150.000-04 | 100 | 200 | 236 | 273 | 360 | 200 | Ст3кп | 14,0 |
| Л8-150.000-05 | 100 | 200 | 236 | 273 | 360 | 200 | Ст3кп | 15,0 |
| Л8-150.000-06 | 150 | 200 | 286 | 273 | 360 | 200 | Ст3кп | 16,0 |
| Л8-150.000-07 | 150 | 200 | 286 | 273 | 360 | 200 | Ст3кп | 17,0 |
| Л8-150.000-08 | 100 | 300 | 262 | 325 | 435 | 300 | Ст3кп | 27,0 |
| Л8-150.000-09 | 100 | 300 | 262 | 325 | 435 | 300 | Ст3кп | 28,0 |
| Л8-150.000-10 | 150 | 300 | 312 | 325 | 435 | 300 | Ст3кп | 29,0 |
| Л8-150.000-11 | 150 | 300 | 312 | 325 | 435 | 300 | Ст3кп | 31,0 |
| Л8-150.000-12 | 100 | 300 | 288 | 377 | 485 | 300 | Ст3кп | 28,0 |
| Л8-150.000-13 | 100 | 300 | 288 | 377 | 485 | 300 | Ст3кп | 30,0 |
| Л8-150.000-14 | 150 | 300 | 338 | 377 | 485 | 300 | Ст3кп | 31,0 |
| Л8-150.000-15 | 150 | 300 | 338 | 377 | 485 | 300 | Ст3кп | 32,0 |
| Л8-150.000-16 | 100 | 400 | 315 | 426 | 555 | 400 | Ст3кп | 58,0 |
| Л8-150.000-17 | 100 | 400 | 315 | 426 | 555 | 400 | Ст3кп | 61,0 |
| Л8-150.000-18 | 150 | 400 | 365 | 426 | 555 | 400 | Ст3кп | 63,0 |
| Л8-150.000-19 | 150 | 400 | 365 | 426 | 555 | 400 | Ст3кп | 66,0 |
| Л8-150.000-20 | 100 | 400 | 340 | 478 | 595 | 400 | Ст3кп | 60,0 |
| Л8-150.000-21 | 100 | 400 | 340 | 478 | 595 | 400 | Ст3кп | 64,0 |
| Л8-150.000-22 | 150 | 400 | 390 | 478 | 595 | 400 | Ст3кп | 65,0 |
| Л8-150.000-23 | 150 | 400 | 390 | 478 | 595 | 400 | Ст3кп | 68,0 |
| Л8-150.000-24 | 100 | 500 | 365 | 530 | 635 | 400 | Ст3кп | 72,0 |
| Л8-150.000-25 | 100 | 500 | 365 | 530 | 635 | 400 | Ст3кп | 75,0 |
| Л8-150.000-26 | 150 | 500 | 415 | 530 | 635 | 400 | Ст3кп | 76,0 |
| Л8-150.000-27 | 150 | 500 | 415 | 530 | 635 | 400 | Ст3кп | 80,0 |
| Л8-150.000-28 | 100 | 500 | 415 | 630 | 745 | 500 | Ст3кп | 94 |
| Л8-150.000-29 | 100 | 500 | 415 | 630 | 745 | 500 | Ст3кп | 98 |
| Л8-150.000-30 | 150 | 500 | 465 | 630 | 745 | 500 | Ст3кп | 100 |
| Л8-150.000-31 | 150 | 500 | 465 | 630 | 745 | 500 | Ст3кп | 104 |
| Л8-150.000-32 | 100 | 600 | 460 | 720 | 855 | 600 | Ст3кп | 123 |
| Л8-150.000-33 | 100 | 600 | 460 | 720 | 855 | 600 | Ст3кп | 131 |
| Л8-150.000-34 | 150 | 600 | 510 | 720 | 855 | 600 | Ст3кп | 130 |
| Л8-150.000-35 | 150 | 600 | 510 | 720 | 855 | 600 | Ст3кп | 138 |
| Л8-150.000-36 | 100 | 600 | 510 | 820 | 935 | 600 | Ст3кп | 129 |
| Л8-150.000-37 | 100 | 600 | 510 | 820 | 935 | 600 | Ст3кп | 137 |
| Л8-150.000-38 | 150 | 600 | 560 | 820 | 935 | 600 | Ст3кп | 136 |
| Л8-150.000-39 | 150 | 600 | 560 | 820 | 935 | 600 | Ст3кп | 145 |
| Л8-150.000-40 | 100 | 700 | 560 | 920 | 1070 | 700 | Ст3кп | 220 |
| Л8-150.000-41 | 100 | 700 | 560 | 920 | 1070 | 700 | Ст3кп | 236 |
| Л8-150.000-42 | 150 | 700 | 610 | 920 | 1070 | 700 | Ст3кп | 231 |
| Л8-150.000-43 | 150 | 700 | 610 | 920 | 1070 | 700 | Ст3кп | 246 |
| Л8-150.000-44 | 100 | 700 | 610 | 1020 | 1185 | 700 | Ст3кп | 228 |
| Л8-150.000-45 | 100 | 700 | 610 | 1020 | 1185 | 700 | Ст3кп | 245 |
| Л8-150.000-46 | 150 | 700 | 660 | 1020 | 1185 | 700 | Ст3кп | 238 |
| Л8-150.000-47 | 150 | 700 | 660 | 1020 | 1185 | 700 | Ст3кп | 255 |
| Л8-150.000-48 | 100 | 800 | 710 | 1220 | 1380 | 800 | Ст3кп | 309 |
| Л8-150.000-49 | 100 | 800 | 710 | 1220 | 1380 | 800 | Ст3кп | 332 |
| Л8-150.000-50 | 150 | 800 | 760 | 1220 | 1380 | 800 | Ст3кп | 323 |
| Л8-150.000-51 | 150 | 800 | 760 | 1220 | 1380 | 800 | Ст3кп | 344 |
| Л8-150.000-52 | 100 | 900 | 810 | 1420 | 1590 | 800 | Ст3кп | 356 |
| Л8-150.000-53 | 100 | 900 | 810 | 1420 | 1590 | 800 | Ст3кп | 381 |
| Л8-150.000-54 | 150 | 900 | 860 | 1420 | 1590 | 800 | Ст3кп | 369 |
| Л8-150.000-55 | 150 | 900 | 860 | 1420 | 1590 | 800 | Ст3кп | 393 |
| Л8-150.000-56 | 100 | 900 | 910 | 1620 | 1780 | 900 | Ст3кп | 495 |
| Л8-150.000-57 | 100 | 900 | 910 | 1620 | 1780 | 900 | Ст3кп | 522 |
| Л8-150.000-58 | 150 | 900 | 960 | 1620 | 1780 | 900 | Ст3кп | 512 |
| Л8-150.000-59 | 150 | 900 | 960 | 1620 | 1780 | 900 | Ст3кп | 539 |
| Л8-150.000-60 | 100 | 700 | 560 | 920 | 1070 | 700 | Ст3кп | 232 |
| Л8-150.000-61 | 100 | 700 | 560 | 920 | 1070 | 700 | Ст3кп | 232 |
| Л8-150.000-62 | 150 | 700 | 610 | 920 | 1070 | 700 | Ст3кп | 242 |
| Л8-150.000-63 | 150 | 700 | 610 | 920 | 1070 | 700 | Ст3кп | 242 |
| Л8-150.000-64 | 100 | 700 | 610 | 1020 | 1185 | 700 | Ст3кп | 240 |
| Л8-150.000-65 | 100 | 700 | 610 | 1020 | 1185 | 700 | Ст3кп | 240 |
| Л8-150.000-66 | 150 | 700 | 660 | 1020 | 1185 | 700 | Ст3кп | 250 |
| Л8-150.000-67 | 150 | 700 | 660 | 1020 | 1185 | 700 | Ст3кп | 250 |
| Л8-150.000-68 | 100 | 800 | 710 | 1220 | 1380 | 800 | Ст3кп | 326 |
| Л8-150.000-69 | 100 | 800 | 710 | 1220 | 1380 | 800 | Ст3кп | 326 |
| Л8-150.000-70 | 150 | 800 | 760 | 1220 | 1380 | 800 | Ст3кп | 338 |
| Л8-150.000-71 | 150 | 800 | 760 | 1220 | 1380 | 800 | Ст3кп | 338 |
| Л8-150.000-72 | 100 | 900 | 810 | 1420 | 1590 | 800 | Ст3кп | 377 |
| Л8-150.000-73 | 100 | 900 | 810 | 1420 | 1590 | 800 | Ст3кп | 377 |
| Л8-150.000-74 | 150 | 900 | 860 | 1420 | 1590 | 800 | Ст3кп | 390 |
| Л8-150.000-75 | 150 | 900 | 860 | 1420 | 1590 | 800 | Ст3кп | 390 |
| Л8-150.000-76 | 100 | 900 | 910 | 1620 | 1780 | 900 | Ст3кп | 506 |
| Л8-150.000-77 | 100 | 900 | 910 | 1620 | 1780 | 900 | Ст3кп | 506 |
| Л8-150.000-78 | 150 | 900 | 960 | 1620 | 1780 | 900 | Ст3кп | 524 |
| Л8-150.000-79 | 150 | 900 | 960 | 1620 | 1780 | 900 | Ст3кп | 524 |
