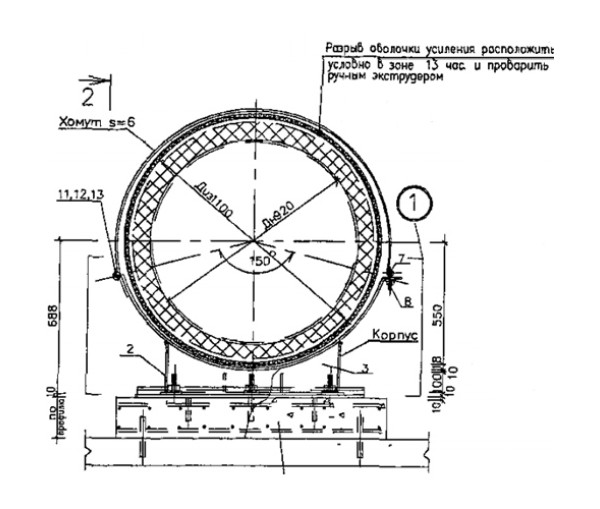

Опора скользящая направляющая НПО (НТС 65-06, Вып. 1) — направляющая опора для теплопроводов в ППУ-изоляции с полиэтиленовой оболочкой; обеспечивает осевое скольжение трубы при сохранении её радиального положения; конструктивно — сварной хомут с направляющей поверхностью для канальной прокладки.
Соответствие стандартам
- НТС 65-06 — Выпуск 1 (Подвижные и направляющие опоры для канальной прокладки теплопроводов Ду 100–1000 мм в ППУ-изоляции в полиэтиленовой оболочке)
- ГОСТ 14911-82 — «Детали стальных трубопроводов. Опоры подвижные и неподвижные»
- ОСТ 34-10-610…34-10-745 — отраслевой ряд ОСТ по опорам станционных трубопроводов
Материал и эксплуатационные ограничения (по НТС 65-06)
Изготавливаются из коррозионно-защищённой стальной сварной конструкции; рабочая (скользящая) поверхность — нержавеющая сталь или низкофрикционные материалы. Для исполнений НПО применяют углеродистые и низколегированные марки: ВСт3сп, Ст20 и 09Г2С (по соответствующим ГОСТ/ТУ, например ГОСТ 380/ГОСТ 1050 и ГОСТ 19281-89). Эксплуатационные ограничения: направляющие опоры рассчитаны на вертикальную нагрузку от веса трубы, изоляции и транспортируемой среды; расчётные значения нагрузок указываются в рабочих листах НТС 65-06.
Применение
- Направляющее удержание и обеспечение продольного (осевого) скольжения теплопроводов в ППУ-изоляции с полиэтиленовой оболочкой (канальная прокладка)
- Городские тепловые сети, котельные, участки ТЭС и АЭС
- Участки трасс с крупными продольными деформациями: переходы, пересечения, технологические протяжённые участки
Преимущества
- Сохраняет целостность ППУ-изоляции и полиэтиленовой оболочки при температурных удлинениях
- Обеспечивает контролируемое осевое скольжение при надёжной радиальной фиксации трубы
- Возможность выполнения рабочей поверхности из нержавеющей или низкофрикционной стали уменьшает износ
- Унифицированные типоразмеры и рабочие чертежи упрощают проектирование и монтаж
- Сварная хомутно-ребристая конструкция облегчает изготовление и установку
Монтаж и эксплуатация
- Монтаж выполнять согласно рабочим чертежам НТС 65-06 и проектной документации; установка должна обеспечивать правильную осевую ориентацию и надёжную опору на конструкцию канала.
- Перед монтажом проверять состояние ППУ-изоляции и полиэтиленовой оболочки; не допускать их повреждения при установке хомутов и креплений.
- Сварочные и сборочные работы выполнять по технологическим картам и требованиям контроля сварных швов; защитные покрытия наносить по проекту.
- Обеспечивать зазоры и условия для свободного осевого скольжения трубы по направляющей поверхности; при необходимости устанавливать низкофрикционные вставки или нержавеющие элементы.
- В эксплуатации проводить периодические осмотры: контролировать состояние антикоррозионного покрытия, износ рабочей поверхности, натяжение крепёжных элементов и деформацию хомутов; при выявлении дефектов выполнять ремонт или замену по регламенту.
- Все монтажные и обслуживающие работы выполнять в соответствии с требованиями техники безопасности и проектной документации.
