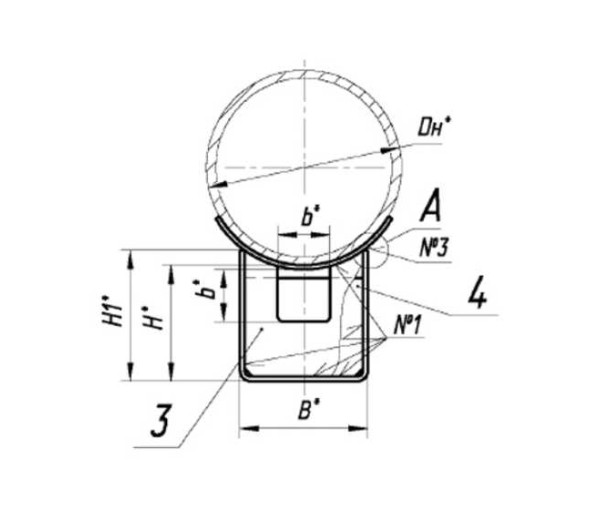

Опора подвижная ТПР.05.18(1).00.000 — это конструкция для трубопровода, предназначенная для обеспечения подвижного закрепления трубы, позволяя ей перемещаться вдоль оси при сохранении вертикальной и радиальной устойчивости. Внешне изделие представляет собой металлический хомут с ребром жёсткости, закреплённый на опорной плите, с болтовыми соединениями и местом для фиксации к основанию.
Соответствует ГОСТ 14911-82 (ОСТ 36-94-83) — регламентирует общие типы и размеры подвижных и неподвижных опор трубопроводов, включая хомутовые исполнения.
Материалы и эксплуатационные ограничения (по ГОСТ)
Материал: Стандартно используется сталь 09Г2С. По запросу возможно изготовление из марок стали Ст3, 12Х18Н10Т, 12ХМ и других.
Температура рабочей среды: до +300 °C.
Номинальное давление: до 25 МПа.
Максимальное осевое перемещение: не более 260 мм.
Высота опоры до основания трубопровода: от 100 мм до 150 мм.
Длина основания опоры: 340 мм.
Допустимая вертикальная нагрузка: от 70 кН до 600 кН.
Применение
| Область применения | Пример использования |
|---|---|
| Тепловые сети и котельные установки | Обеспечение подвижной фиксации магистральных трубопроводов горячей воды и пара |
| Теплоэнергетика (ТЭС, котельные) | Крепление технологических трубопроводов, допускающих линейное перемещение при температурных колебаниях |
| Нефтепереработка и промышленность | Подвижные опоры для технологических линий, позволяющие компенсировать тепловое расширение труб |
| Химическая промышленность | Обеспечение безопасного перемещения труб с химически агрессивными средами при сохранении устойчивости |
| Промышленные и коммунальные сети | Системы водоснабжения и отопления, где необходимо компенсировать осевые смещения труб |
Эта опора применяется там, где необходимо обеспечить осевое перемещение трубы при сохранении вертикальной и радиальной устойчивости конструкции.
Преимущества и недостатки Опоры подвижной ТПР.05.18(1).00.000
Преимущества:
- Позволяет компенсировать тепловое расширение трубопровода, предотвращая деформацию и повреждение конструкции.
- Сохраняет вертикальную и радиальную устойчивость трубы в точке опоры.
- Конструкция с болтовым креплением облегчает монтаж, демонтаж и обслуживание.
- Возможность изготовления из разных марок стали позволяет адаптировать изделие к различным средам и температурным режимам.
- Обеспечивает долговечность и надёжность эксплуатации даже при значительных нагрузках и перемещениях.
Недостатки:
- В местах с агрессивными средами требуется применение коррозионностойких материалов или дополнительной защиты.
- Необходим регулярный контроль состояния крепёжных элементов и покрытия для предотвращения коррозии.
Монтаж и эксплуатация
Установка производится на подготовленное ровное и жёсткое основание с выверкой положения. Перед монтажом проверяется геометрия трубы и состояние поверхности. В процессе эксплуатации рекомендуется периодически осматривать крепёжные элементы, при необходимости подтягивать болты и восстанавливать защитное покрытие.
Вы можете купить опоры ТПР.05.18(1).00.000 и другие виды опор в Краснодаре, написав на почту info@pipe-ppu.ru или по звонку на 8 (800) 222-68-12.
