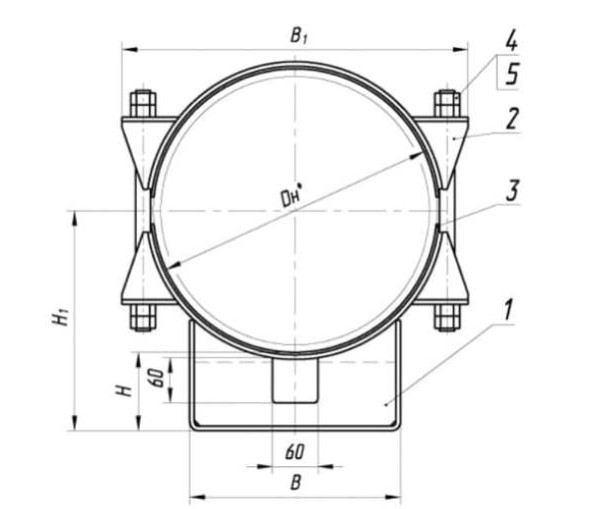

Опора скользящая диэлектрическая ТПР.05.19(2).00.000 — скользящая опора с электроизоляционным элементом, предназначенная для поддержания трубопровода и обеспечения его продольного перемещения при температурных деформациях с исключением электрического контакта между трубой и опорной конструкцией. Внешне представляет собой металлическую опорную плиту с U-образным бугелем (хомутом), диэлектрической прокладкой и скользящей площадкой для безопасного перемещения трубы.
Соответствие стандартам
ГОСТ 14911-82 (опоры подвижные и неподвижные) и ОСТ 36-94-83 (опоры трубопроводов энергетических установок) — регламентируют типы, размеры и конструкционные требования к скользящим и диэлектрическим опорам трубопроводов.
Материалы и эксплуатационные ограничения (по ГОСТ)
Опора изготавливается из углеродистой и низколегированной стали (Ст3, 09Г2С) или коррозионностойкой нержавеющей стали марки 12Х18Н10Т.
В конструкции применяется диэлектрическая прокладка из фторопласта, полиамида или композиционных материалов для электрической изоляции трубы от опорной конструкции.
Температура рабочей среды: до +300 °C.
Номинальное давление трубопровода: до 25 МПа.
Высота опоры до оси трубопровода: от 104 мм до 204 мм.
Длина основания опоры: 340 мм.
Перемещение вдоль оси трубы: до 260 мм.
Температура окружающей среды: до −70 °C.
Тип рабочей среды: газ, пар, вода, агрессивные вещества; химические реагенты; теплоноситель.
Допустимая вертикальная нагрузка: от 70 кН до 600 кН.
Применение
| Область применения | Пример использования |
|---|---|
| Газовая промышленность | Изоляция и поддержка магистральных газопроводов в местах прокладки через металлоконструкции и электроустановки |
| Нефтепереработка и химическая отрасль | Обеспечение электрической безопасности трубопроводов, транспортирующих коррозионно-активные вещества |
| Энергетика (ТЭС, АЭС, котельные) | Применение в паропроводах и теплоносительных магистралях, где необходимо предотвратить блуждающие токи и электрохимическую коррозию |
| Коммунальные сети и водоснабжение | Использование на участках городских сетей для продления срока службы стальных труб за счёт электрической изоляции от опор |
| Металлургия и машиностроение | Монтаж на технологических магистралях, где помимо скольжения требуется электроизоляция от конструкции оборудования |
| Судостроение и морские конструкции | Защита трубопроводов от электрических токов и обеспечение подвижности на вибронагруженных участках |
Использование диэлектрической скользящей опоры уменьшает риск электрохимической коррозии и продлевает срок службы трубопровода при одновременной компенсации линейных смещений.
Преимущества и недостатки Опоры скользящей диэлектрической ТПР.05.19(2).00.000
Преимущества:
- Обеспечивает электрическую изоляцию трубы от опорной конструкции, что предотвращает электрохимическую коррозию.
- Позволяет трубе свободно перемещаться вдоль оси, компенсируя тепловое удлинение и сокращение.
- Диэлектрическая прокладка уменьшает риск повреждений, вызванных блуждающими токами и контактной коррозией.
- Возможность изготовления из разных марок стали и материалов изоляции позволяет адаптировать опору под рабочие условия.
- Простота монтажа и обслуживания: стандартные крепёжные элементы и доступный доступ к прокладке.
Недостатки:
- Более высокая стоимость по сравнению с обычными скользящими опорами из-за диэлектрических материалов.
- Требует регулярного контроля целостности изоляционной прокладки и поверхности скольжения.
Монтаж и эксплуатация
Монтаж выполняется на подготовленное ровное и прочное основание с выверкой положения оси трубопровода.
Диэлектрическая прокладка должна устанавливаться корректно, без перекосов и повреждений; при монтаже контролируется отсутствие контакта между трубой и металлическими элементами опоры.
В процессе эксплуатации рекомендуется периодический осмотр состояния изоляции, поверхности скольжения и крепёжных элементов; при выявлении дефектов производится замена изоляции и восстановление защитных покрытий.
Вы можете купить опоры ТПР.05.19(2).00.000 и другие виды опор в Краснодаре написав на почту info@pipe-ppu.ru или по звонку на 8 (800) 222-68-12
