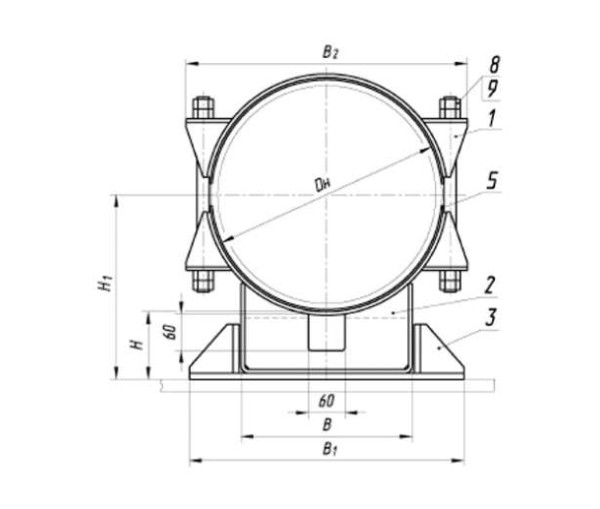

Опора направляющая ТПР.05.24(3).00.000 предназначена для удержания трубопровода в заданном положении и ограничения его перемещения в поперечном направлении, при этом обеспечивая свободное продольное скольжение трубы при тепловом расширении или усадке. Конструкция включает корпус с направляющими элементами и скользящей поверхностью, которые фиксируют трубу по оси и предотвращают смещение вбок. Изделие применяется в случаях, где требуется точное направление трубопровода и защита от боковых нагрузок.
Соответствие стандартам
ГОСТ 14911-82 — опоры подвижные трубопроводов (типы и размеры).
ОСТ 36-94-83 — отраслевые требования к конструкциям и материалам опор.
ГОСТ 12820–80 и ГОСТ 12821–80 — фланцевые соединения (для сопряжённых элементов).
Материалы и эксплуатационные ограничения (по ГОСТ)
Материал корпуса: углеродистая сталь (Ст3, ВСт3сп), низколегированная сталь 09Г2С.
Допускается изготовление из нержавеющих сталей (например, 12Х18Н10Т) для работы в агрессивных средах.
Рабочая температура транспортируемой среды зависит от материала исполнения изделия.
Номинальное давление трубопровода: до 25 МПа.
Высота опоры до оси трубопровода: от 140 мм до 220 мм.
Допустимое осевое перемещение: до 260 мм.
Температура окружающей среды: до –70 °C.
Тип рабочей среды: газ, пар, вода, химические реагенты, теплоноситель.
Допустимая вертикальная нагрузка: от 70 кН до 600 кН.
Применение
| Область применения | Пример использования |
|---|---|
| Тепловые сети | Направление магистралей горячей воды и пара с компенсацией осевых смещений |
| Энергетика | Установка на трубопроводах котельных и ТЭС для ограничения поперечных перемещений |
| Нефтегазовая отрасль | Обеспечение устойчивости магистральных нефтегазопроводов при прокладке по эстакадам |
| Химическая промышленность | Применение в линиях транспортировки реагентов, где важно исключить боковые смещения труб |
| Металлургия и машиностроение | Фиксация трубопроводов с жидкими и газообразными средами на технологических линиях |
| Коммунальное хозяйство | Использование в системах отопления и водоснабжения для удержания трубопроводов на прямолинейных участках |
| Судостроение | Установка на корабельных системах для исключения бокового смещения труб в условиях вибраций |
Опора направляющая ТПР.05.24(3).00.000 обеспечивает надёжное направление трубопровода, снижает нагрузку на компенсаторы и увеличивает срок службы трубных систем.
Преимущества и недостатки Опоры направляющей ТПР.05.24(3).00.000
Преимущества:
- Фиксирует трубу по оси, исключая боковые смещения.
- Обеспечивает свободное продольное перемещение при тепловом расширении.
- Универсальность применения в различных отраслях.
- Простая и надёжная конструкция облегчает монтаж и эксплуатацию.
- Возможность изготовления из различных марок стали.
Недостатки:
- Требуется регулярный контроль состояния скользящей поверхности.
- Для агрессивных сред необходимы нержавеющие материалы или дополнительные покрытия.
Монтаж и эксплуатация
Монтаж выполняется на подготовленное ровное и прочное основание с проверкой правильности оси трубопровода.
Перед установкой необходимо очистить скользящие поверхности и при необходимости нанести смазку.
В процессе эксплуатации следует контролировать состояние направляющих и крепёжных элементов, а также своевременно восстанавливать защитное покрытие.
Вы можете купить опоры ТПР.05.24(3).00.000 и другие виды опор в Краснодаре написав на почту info@pipe-ppu.ru или позвонив на 8 (800) 222-68-12
