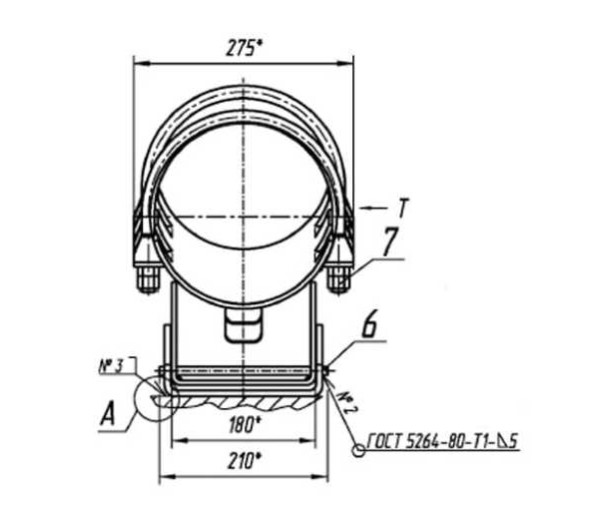

Опора хомутовая неподвижная ТПР.07.35.00.000 — стационарная хомутовая опора для трубопровода, предназначенная для жёсткой фиксации радиального и вертикального положения трубы; конструктивно представляет собой жёсткий хомут с ребром жёсткости, закреплённый на опорной плите или консоли, с болтовым креплением. Внешне изделие выглядит как металлический хомут на опорной плите с крепёжными элементами и местом для анкерного соединения с основанием.
Соответствие стандартам
- ГОСТ 14911-82 — «Детали стальных трубопроводов. Опоры подвижные и неподвижные»
- ОСТ 34-10-618-93 — «Опоры хомутовые неподвижные» (типоразмеры и требования для станционных трубопроводов)
- ОСТ 34-10-610-93 — ряд ОСТ для опор станционных трубопроводов (классификация и общие требования)
- ОСТ 108.275.25-80 / ОСТ 108.275.27-80 — отраслевые исполнения однохомутовых неподвижных опор
Материал и эксплуатационные ограничения (по ГОСТ)
Материал изготовления: стандартно используется сталь 09Г2С (низколегированная конструкционная сталь с повышенной прочностью и ударной вязкостью). По запросу возможно изготовление из марок стали Ст3, 12Х18Н10Т, 12ХМ и других по техническим требованиям заказчика.
Температурный режим эксплуатации: от –60 °С до +300 °С.
Давление рабочей среды: до 25 МПа (250 кгс/см²).
Допустимое осевое перемещение: до 250 мм — для компенсации тепловых деформаций трубопровода.
Применение
| Область применения | Пример использования |
|---|---|
| Тепловые сети и котельные установки | Фиксация магистральных и распределительных участков трубопроводов горячей воды и пара |
| Теплоэнергетика (ТЭС, котельные) | Крепление технологических трубопроводов в зонах с высокими температурами и необходимостью статической фиксации |
| Нефтепереработка и промышленность | Жёсткие опоры для технологических линий, участков с постоянной фиксацией и передачей нагрузок на конструкции |
| Химическая промышленность | Фиксирующие опоры на участках, где осевое перемещение недопустимо (при выборе коррозионностойких материалов) |
| Промышленные и коммунальные сети | Опоры для систем водоснабжения, отопления и технологических коммуникаций, требующих устойчивой фиксации |
Эта опора используется там, где необходимо жёстко зафиксировать трубу по радиусу и высоте, исключив её осевое скольжение и передав нагрузку на конструкцию основания.
Преимущества и недостатки
Преимущества:
- Обеспечивает жёсткую и надёжную фиксацию трубы в точке опоры.
- Равномерно распределяет вертикальные и поперечные нагрузки на опорную конструкцию.
- Доступные типоразмеры и стандартные исполнения упрощают подбор и снабжение.
- Конструкция хомута с болтовым креплением облегчает монтаж, демонтаж и обслуживание.
- Возможность изготовления из разных марок стали (углеродистых, низколегированных, нержавеющих, жаропрочных) позволяет адаптировать изделие к агрессивной среде и температурным режимам.
- Возможность антикоррозионной обработки повышает долговечность в сложных условиях.
Недостатки:
- В местах с коррозионно-активной средой требует применения коррозионностойких материалов или дополнительной защиты.
- Требует периодического контроля состояния покрытия и крепёжных элементов; при нарушении защитного слоя возможна коррозия и снижение ресурса.
Монтаж и эксплуатация
Установка производится на подготовленное жёсткое основание с точной выверкой положения; перед монтажом контролируются геометрия и состояние поверхности трубы; при эксплуатации рекомендуется периодический осмотр крепёжных элементов и состояния покрытия, при необходимости — подтяжка болтов и восстановление защитного покрытия.
