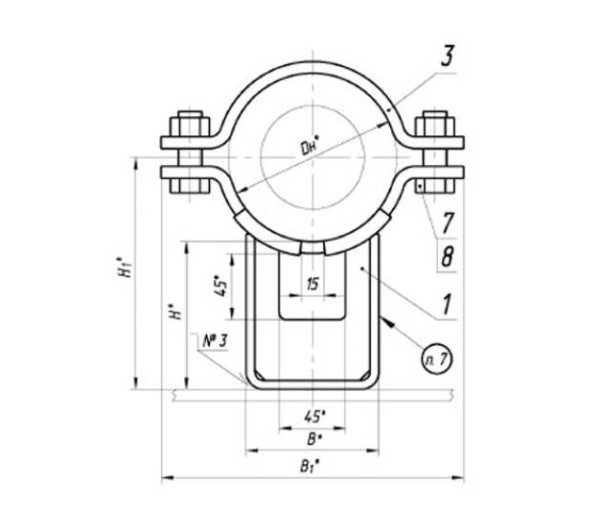

Опора неподвижная хомутовая ТПР.08.73(1).00.000 — стационарная хомутовая опора для трубопроводов, предназначенная для надёжной фиксации трубы в радиальном и вертикальном положении, предотвращая её осевое смещение. Конструктивно представляет собой прочный металлический хомут с ребром жёсткости, закреплённый на опорной плите или консоли с помощью болтов. Внешне изделие выглядит как массивный металлический хомут с крепёжными элементами на опорной плите, готовый к анкерному соединению с основанием.
Соответствует ГОСТ 14911-82 (ОСТ 36-94-83) — регламентирует общие типы и размеры подвижных и неподвижных опор трубопроводов, включая хомутовые исполнения.
Материал и эксплуатационные ограничения (по ГОСТ)
Материал: стандартно используется марка стали 09Г2С. По запросу возможно изготовление из марок стали Ст3, 12Х18Н10Т, 12ХМ и других.
Температура рабочей среды — от –60 °С до +300 °С.
Давление — до 25 МПа.
Максимальное осевое перемещение — до 250 мм.
Применение
| Область применения | Пример использования |
|---|---|
| Тепловые сети и котельные установки | Жёсткая фиксация трубопроводов горячей воды и пара на магистральных и распределительных участках |
| Теплоэнергетика (ТЭС, котельные) | Крепление технологических трубопроводов в зонах с высокими температурами и необходимостью статической фиксации |
| Нефтепереработка и промышленность | Опоры для технологических линий, где требуется передача нагрузки на конструкцию и исключение осевого смещения |
| Химическая промышленность | Фиксирующие опоры на участках с повышенной коррозионной активностью при выборе соответствующих материалов |
| Промышленные и коммунальные сети | Опоры для систем водоснабжения, отопления и других технологических коммуникаций с необходимой стабильностью |
Опора неподвижная хомутовая ТПР.08.73(1).00.000 обеспечивает надёжную фиксацию трубы и предотвращает её смещение, эффективно распределяя нагрузку на конструкцию основания.
Преимущества и недостатки Опоры неподвижной хомутовой ТПР.08.73(1).00.000
Преимущества:
- Обеспечивает надёжную и жёсткую фиксацию трубы в точке опоры.
- Равномерно распределяет вертикальные и поперечные нагрузки на основание.
- Доступные типоразмеры и стандартные исполнения упрощают подбор и снабжение.
- Конструкция хомута с болтовым креплением облегчает монтаж, демонтаж и обслуживание.
- Возможность изготовления из различных марок стали позволяет адаптировать изделие к температурным и агрессивным условиям.
- Антикоррозионная обработка повышает долговечность в сложных условиях.
Недостатки:
- В условиях высокой коррозионной активности требует использования специальных материалов или дополнительной защиты.
- Необходим периодический контроль состояния крепежа и покрытия для предотвращения коррозии.
Монтаж и эксплуатация
Установка опоры выполняется на ровное и прочное основание с точной выверкой положения трубы. Перед монтажом проверяется состояние поверхности трубы и геометрия установки. В процессе эксплуатации рекомендуется регулярный осмотр крепёжных элементов и защитного покрытия, при необходимости подтяжка болтов и восстановление антикоррозионного слоя.
Вы можете купить опоры ТПР.08.73(1).00.000 и другие виды опор в Краснодаре написав на почту info@pipe-ppu.ru или по звонку на 8 (800) 222-68-12.
