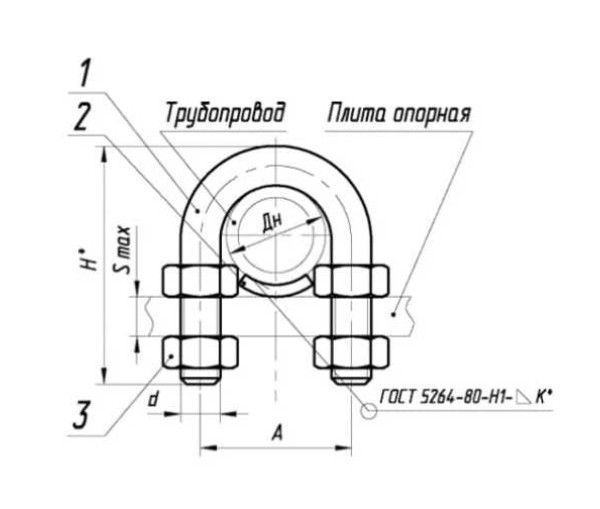

Опора подвижная хомутовая бескорпусная ТПР.10.14(1).00.000 — это конструктивный элемент трубопроводной арматуры, предназначенный для обеспечения подвижного закрепления трубопровода, позволяя компенсировать осевые и температурные перемещения труб при сохранении их вертикальной и радиальной устойчивости. Отличительной особенностью является отсутствие корпуса, что снижает массу и упрощает монтаж.
Соответствует ГОСТ 14911-82 (ОСТ 36-94-83) — регламентирует общие типы и размеры подвижных и неподвижных опор трубопроводов, включая хомутовые исполнения.
Материалы и эксплуатационные ограничения (по ГОСТ)
- Материал: Стандартно используется сталь 09Г2С. По запросу возможно изготовление из марок стали Ст3, 12Х18Н10Т, 12ХМ и других.
- Температура рабочей среды: до +300 °C.
- Номинальное давление: до 25 МПа.
- Максимальное осевое перемещение: не более 260 мм.
- Высота опоры до основания трубопровода: от 100 мм до 150 мм.
- Длина основания опоры: 340 мм.
- Допустимая вертикальная нагрузка: от 70 кН до 600 кН.
Применение
| Область применения | Пример использования |
|---|---|
| Тепловые сети и котельные установки | Фиксация трубопроводов горячей воды и пара с возможностью линейного перемещения |
| Энергетические объекты (ТЭС, котельные) | Поддержка магистральных и технологических трубопроводов, подвергающихся температурным расширениям |
| Нефтеперерабатывающая и химическая промышленность | Обеспечение подвижности трубопроводов с агрессивными средами и химически активными веществами |
| Коммунальные сети и промышленные объекты | Подвижное крепление труб водоснабжения и отопления для предотвращения деформаций |
Данный тип опоры особенно актуален там, где требуется сочетание надёжной фиксации и возможности компенсировать осевые и температурные смещения трубопроводов, что увеличивает долговечность всей системы.
Преимущества и недостатки Опоры подвижной хомутовой бескорпусной ТПР.10.14(1).00.000
Преимущества:
- Позволяет компенсировать тепловое расширение трубопровода, предотвращая деформацию и повреждение конструкции.
- Сохраняет вертикальную и радиальную устойчивость трубы в точке опоры.
- Конструкция с болтовым креплением облегчает монтаж, демонтаж и обслуживание.
- Отсутствие корпуса снижает массу изделия, что упрощает транспортировку и установку.
- Возможность изготовления из разных марок стали позволяет адаптировать изделие к различным средам и температурным режимам.
- Обеспечивает долговечность и надёжность эксплуатации даже при значительных нагрузках и перемещениях.
Недостатки:
- В местах с агрессивными средами требуется применение коррозионностойких материалов или дополнительной защиты.
- Необходим регулярный контроль состояния крепёжных элементов и покрытия для предотвращения коррозии.
Монтаж и эксплуатация
Установка производится на подготовленное ровное и жёсткое основание с выверкой положения. Перед монтажом проверяется геометрия трубы и состояние поверхности. В процессе эксплуатации рекомендуется периодически осматривать крепёжные элементы, при необходимости подтягивать болты и восстанавливать защитное покрытие.
Вы можете купить опоры ТПР.10.14(1).00.000 и другие виды опор в Краснодаре, написав на почту info@pipe-ppu.ru или по звонку на 8 (800) 222-68-12.
