Опора ФСО 1 (Скользящая подкладная опора в футляре)
Опора ФСО 1 — это тип скользящей подкладной опоры, предназначенный для обеспечения поддержки трубопроводов, которые подвержены тепловым расширениям. Особенность этой опоры в том, что она располагается в футляре, что придает ей дополнительные прочностные характеристики и облегчает монтаж, улучшая защиту от внешних воздействий и коррозии.
Основные функции опоры ФСО 1:
-
Компенсация тепловых расширений:
- Скользящая опора позволяет трубопроводу расширяться и сжиматься под воздействием температуры, не создавая дополнительных напряжений и не приводя к повреждениям трубы.
-
Защита от внешних воздействий:
- Футляр обеспечивает защиту от воздействия агрессивных химических веществ, влаги, механических повреждений и коррозии.
-
Поддержка трубопровода:
- Опора фиксирует трубопровод в нужном положении, но при этом позволяет ему свободно двигаться в одном направлении, компенсируя тепловое расширение.
-
Устойчивость к вибрациям:
- Благодаря конструкции и материалам, использующимся в футляре, опора защищает трубопровод от вибраций и динамических нагрузок.

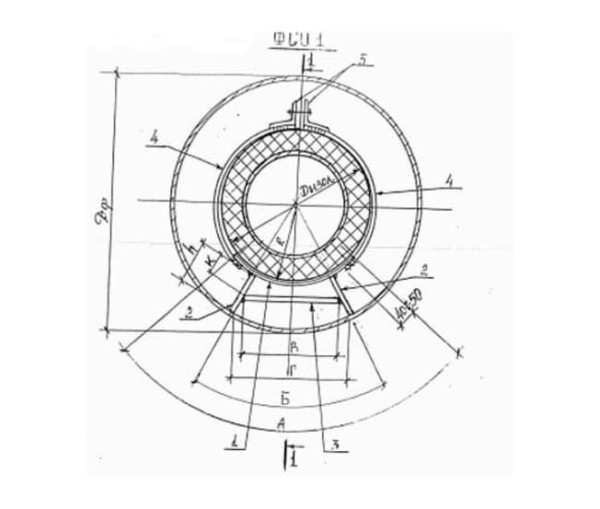

Конструкция опоры ФСО 1:
Опора ФСО 1 состоит из следующих основных элементов:
- Футляр — корпус, обычно выполненный из прочной стали или другого устойчивого к механическим повреждениям и коррозии материала. Футляр может быть покрыт антикоррозийным покрытием (например, оцинкованным) для защиты от внешних воздействий.
- Подкладка — это элемент, по которому труба скользит. Подкладка может быть выполнена из металла или пластика с низким коэффициентом трения для обеспечения плавного движения трубы.
- Крепежные элементы — болты, анкеры, гайки и другие крепежи, которые обеспечивают надежную установку опоры как на трубопроводе, так и на основании.
- Амортизирующие элементы (по необходимости) — могут использоваться для защиты от вибраций или внешних механических воздействий.
Типы опор ФСО 1:
-
Скользящая опора с металлическим футляром:
- Применяется для трубопроводов, подверженных большим механическим нагрузкам и высокими температурами. Часто используется в промышленных системах, где трубы подвергаются серьезным динамическим воздействиям.
-
Скользящая опора с пластиковым футляром:
- Используется для систем с более низкими нагрузками и температурными колебаниями. Пластиковые футляры часто применяются в системах водоснабжения или менее агрессивных средах.
-
Скользящая опора с резиновыми вставками:
- Может быть использована для амортизации и защиты труб от внешних вибраций, создавая дополнительный уровень защиты для чувствительных систем.
Таблица с размерами и типами опор ФСО 1:
| Диаметр трубы (мм) | Тип опоры ФСО 1 | Описание |
|---|---|---|
| 15 - 50 | ФСО 1 | Для малых трубопроводов с незначительными температурными колебаниями |
| 50 - 150 | ФСО 1 | Для труб среднего диаметра с расширениями, вызванными температурой |
| 150 - 300 | ФСО 1 | Для крупных трубопроводов с необходимостью компенсации больших тепловых расширений |
| 300 и более | ФСО 1 | Для трубопроводов большого диаметра, работающих при высоких температурах и нагрузках |
Материалы для изготовления опор ФСО 1:
- Оцинкованная сталь — для защиты от коррозии и долговечности в условиях внешних воздействий.
- Нержавеющая сталь — для эксплуатации в агрессивных средах или при высоких температурных колебаниях.
- Пластик или композитные материалы — для применения в менее нагрузочных трубопроводах.
- Резина или полиуретан — для дополнительной амортизации и защиты от вибраций.
Области применения опор ФСО 1:
- Трубопроводы горячего водоснабжения — для компенсации тепловых расширений в системах с высокой температурой.
- Трубопроводы отопления — для предотвращения напряжений в трубах в системе отопления.
- Паропроводы — в системах, где требуется компенсировать расширения труб из-за высоких температур и давления.
- Промышленные трубопроводы — для агрессивных химических и нефтехимических сред, где важна защита от коррозии и механических повреждений.
- Трубопроводы в нефтегазовой промышленности — для трубопроводных систем, транспортирующих нефть, газ и другие агрессивные вещества.
Преимущества опор ФСО 1:
- Защита от коррозии — благодаря футляру и оцинкованному покрытию, опора устойчива к внешним воздействиям.
- Надежность и долговечность — устойчивость к высоким температурным колебаниям и механическим нагрузкам.
- Снижение напряжений — компенсирует тепловые расширения труб, не создавая дополнительного напряжения на материалах.
- Устойчивость к вибрациям — благодаря амортизирующим элементам опора снижает влияние внешних динамических воздействий.
Опора ФСО 1 представляет собой эффективное и надежное решение для трубопроводных систем, которые работают при переменных температурах. Благодаря футляру и скользящей подкладке, она обеспечивает долговечность и защиту трубопроводов, увеличивая срок службы и снижая риск повреждений.
