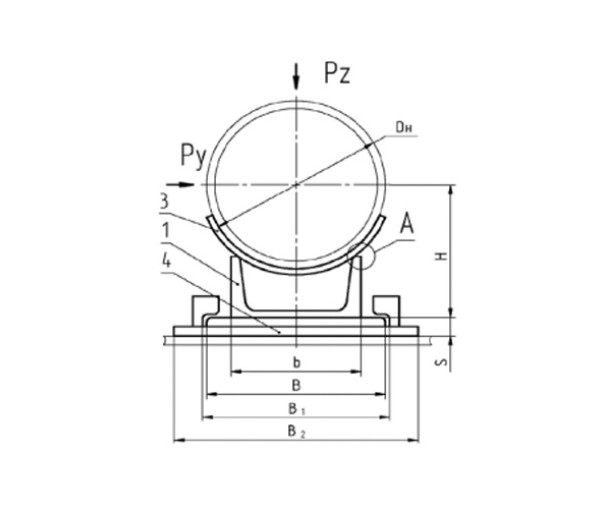

СТО 79814898 129-2009 — типовое решение для приварных опор трубопроводов (скользящих, неподвижных и направляющих). Применяется для станционных трасс и обеспечивает фиксацию, компенсацию линейных перемещений и передачу нагрузок на строительные конструкции; внешне опоры представляют собой приварные элементы с корпусом или хомутом и опорной плитой, со скользящей вкладкой или направляющими элементами.
Соответствие стандартам
СТО 79814898 129-2009 регламентирует конструктивные решения приварных опор для станционных трубопроводов.
ГОСТ 14911-82 и соответствующие отраслевые ОСТ задают общие требования к типам, размерам и материалам.
Материалы и эксплуатационные ограничения
| Параметр | Значение |
|---|---|
| Материалы | Ст3, 09Г2С; по заказу — нержавеющие и специальные марки (например, 12Х18Н10Т, 12ХМ) |
| Покрытия | ЛКМ, горячее/термодиффузионное цинкование, эпоксидные системы |
| Рабочая температура среды | До 200 °C |
| Предельное давление | До 4,0 МПа (по области применения стандарта) |
| Диапазон диаметров | Ориентировочно Дн 80–1600 мм |
Применение
- Станционные трубопроводы (включая АС) — опоры для магистралей технических систем и технологических линий.
- Системы теплоснабжения и котельные установки — фиксация и скольжение трубопроводов нагретой воды и пара.
- Технологические трассы промышленных предприятий — передача нагрузок на эстакады и фундаменты.
- Участки с требованием ограничения поперечных перемещений при одновременной компенсации осевых удлинений.
- Места приварных присоединений к конструкциям несущего основания и проходов через строительные элементы.
Преимущества и недостатки
Преимущества:
- Типовые приварные решения упрощают проектирование и монтаж на станционных трассах.
- Широкий выбор исполнений: скользящие, неподвижные и направляющие — для комбинированных схем опирания.
- Надёжная передача усилий на строительные конструкции при приварном креплении.
- Возможность выбора материалов и покрытий под условия эксплуатации.
Недостатки:
- Приварное исполнение требует контроля качества сварки и подготовки поверхности.
- Для нестандартных условий (более высоких давлений/температур) требуется отдельная проработка и ТУ.
Монтаж и эксплуатация
Приварные опоры устанавливаются в проектных позициях с выверкой соосности и геометрии; перед приваркой проверяют соответствие деталей и состояние контактных поверхностей.
Для скользящих исполнений обеспечивают чистоту и смазку поверхностей трения и, при необходимости, устанавливают вкладыши; после приварки выполняют контроль сварных швов и защитного покрытия.
В эксплуатации регламентированы периодические осмотры сварных соединений, покрытий и элементов трения; при выявлении дефектов проводят ремонт, восстановление покрытия или замену деталей.
Вы можете купить опоры по СТО 79814898 129-2009 и другие виды опор в Краснодаре написав на почту info@pipe-ppu.ru или по звонку на 8 (800) 222-68-12
