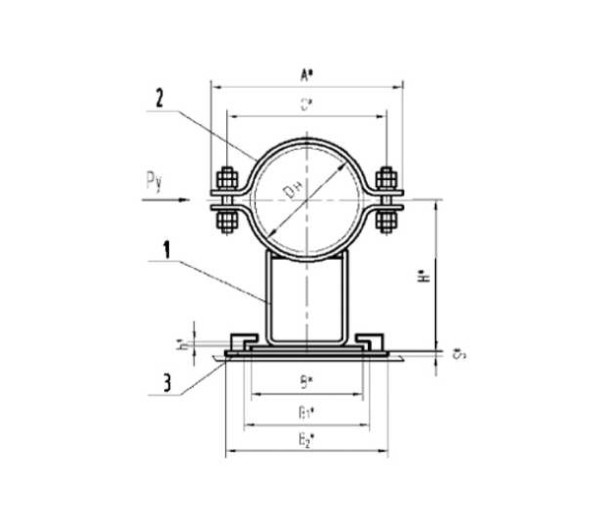

СТО 79814898 131-2009 — типовые решения для хомутовых опор трубопроводов (скользящих, неподвижных и направляющих). Предназначены для фиксации, направления и компенсации продольных перемещений труб на станционных и промышленных трассах; конструктивно представляют собой хомут (U-образный прижим) на опорной плите с элементами для скольжения или направляющими. Внешне изделие выглядит как хомут, прикреплённый к опорной плите с вкладышем/вкладышами для обеспечения скольжения или жёсткой фиксации.
Соответствие стандартам
СТО 79814898 131-2009 — опоры хомутовые скользящие, неподвижные и направляющие (типовые размеры и исполнения).
ГОСТ 14911-82 — общие требования к опорам стальных трубопроводов.
Материалы и эксплуатационные ограничения (по ГОСТ)
| Параметр | Значение |
|---|---|
| Материалы | Ст3, 09Г2С; по заказу — нержавеющие и специальные марки (например, 12Х18Н10Т, 12ХМ) |
| Покрытия | ЛКМ, горячее/термодиффузионное цинкование, эпоксидные системы |
| Рабочая температура среды | До 200 °C |
| Предельное давление | До 4,0 МПа |
| Диапазон диаметров (ориентир) | Дн ≈ 50–1600 мм |
| Температура окружающей среды | от -60 °C до +40 °C |
Применение
| Область применения | Пример использования |
|---|---|
| Станционные и технологические трассы | Хомутовые опоры на магистралях технологических систем для фиксации и направления труб при проектной трассировке |
| Энергетика (ТЭС, котельные) | Скользящие и направляющие хомуты на паропроводах и линиях теплоносителя для компенсации термических удлинений |
| Нефтегазовая и нефтепереработка | Фиксация трубопроводов на эстакадах и переходах с возможностью осевого скольжения |
| Химическая промышленность | Хомутовые опоры для линий с агрессивными средами при применении коррозионно-стойких материалов и покрытий |
| Промышленные и коммунальные сети | Опоры на системах отопления, водоснабжения и технологических магистралях для удержания трассы и передачи нагрузок |
| Судостроение и припортовые сооружения | Установка хомутовых опор на магистралях, требующих защиты от вибрации и боковых смещений |
Хомутовые опоры по СТО 79814898 131-2009 применяются в узлах трасс, где важны комбинированные функции — поперечная фиксация и осевое скольжение — с возможностью унифицированного подбора по типоразмерам.
Преимущества и недостатки
Преимущества:
- Унификация типоразмеров и конструкций для хомутовых опор упрощает проектирование и снабжение.
- Комбинация скользящего и фиксирующего исполнения решает задачи компенсации термических удлинений и ограничения боковых смещений.
- Возможность изготовления из разных марок стали и нанесения защитных покрытий обеспечивает адаптацию к условиям эксплуатации.
- Простая и быстрая замена хомута при обслуживании благодаря болтовым соединениям (в типовых исполнениях).
Недостатки:
- Приварные или хомутовые узлы требуют контроля качества сварки и затяжки болтов при монтаже.
- В агрессивных средах и при высоких нагрузках требуется подбор специальных материалов и усиленная защита, что увеличивает стоимость.
Монтаж и эксплуатация
Установка опор выполняется в проектных позициях с выверкой соосности трубопровода и проверки габаритов хомута. При приварных соединениях соблюдаются требования по подготовке кромок и квалификации сварщиков.
Для скользящих исполнений обеспечивают чистоту и смазку поверхностей трения и, при необходимости, устанавливают вкладыши. После монтажа выполняют контроль сварных швов и восстановление защитных покрытий.
В процессе эксплуатации проводят плановые осмотры состояния хомутов, вкладышей, антикоррозионного покрытия и крепёжных элементов; при обнаружении износа или коррозии выполняют ремонтные работы или замену узлов.
