СТО 79814898 132-2009 — опоры скользящие и неподвижные с направляющим хомутом предназначены для крепления станционных трубопроводов низкого давления; предназначение — обеспечить продольное скольжение трубы при тепловом расширении и одновременно жёсткую поперечную фиксацию в узле опирания.

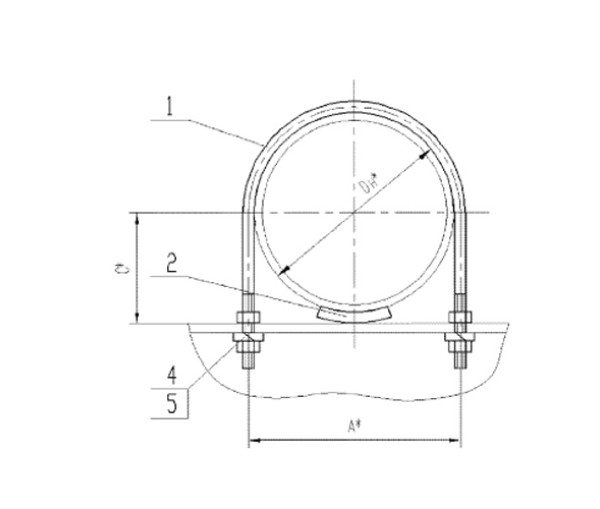

Внешне изделие представляет собой хомут (U-образный прижим) на опорной плите со скользящей вкладкой или направляющими элементами.
Соответствие стандартам
- СТО 79814898 132-2009 — типовое решение по опорам скользящим и неподвижным с направляющим хомутом для станционных трубопроводов (введён 01.02.2010).
- ГОСТ 14911-82 — общие положения и типоразмеры опор стальных трубопроводов.
Материалы и эксплуатационные ограничения (по СТО/ГОСТ)
| Параметр | Значение |
|---|---|
| Материал корпуса и хомута | Ст3сп5, 20, 08Х18Н10Т; по заказу — нержавеющие и специальные марки (например, 12Х18Н10Т, 12ХМ) |
| Покрытия | Транспортировочный грунт ГФ-021. Возможные покрытия: лакокрасочные системы, горячее/термодиффузионное цинкование, эпоксидные покрытия |
| Рабочая температура транспортируемой среды | До 200 °C |
| Предельное (расчётное) давление | До 4,0 МПа |
| Диапазон условных проходов / наружных диаметров | Ориентировочно Дн 50–400 мм |
Применение
| Область применения | Примеры использования |
|---|---|
| Атомная энергетика (станционные трассы) |
|
| Тепловые сети и котельные установки |
|
| Промышленные технологические трассы |
|
| Нефтепереработка и химическая промышленность |
|
| Судостроение и припортовые сооружения |
|
| Коммунальные и промышленные сети |
|
Вывод: Использование таких опор обеспечивает надёжность инженерных систем в разных отраслях, снижает риск деформаций и увеличивает срок службы трубопроводов.
Преимущества
- Унифицированные типоразмеры для станционных трасс упрощают проектирование и снабжение.
- Комбинация направляющего хомута и скользящей вкладки обеспечивает контроль поперечного положения при свободе продольного перемещения.
- Возможность выбора материалов и покрытий позволяет адаптировать опору под рабочие среды и коррозионные условия.
- Простота монтажа: хомутовое исполнение и опорная плита обеспечивают быструю установку и доступ к обслуживанию.
Монтаж и эксплуатация
Монтаж выполняется на подготовленные основания с обязательной проверкой осевого положения трубопровода. При установке направляющий хомут фиксируется сваркой или болтовыми соединениями, обеспечивая необходимое ограничение поперечных перемещений.
Перед монтажом рекомендуется очистка и обработка поверхностей для защиты от коррозии. Это позволяет продлить срок службы и снизить риск преждевременного износа.
В процессе эксплуатации требуется регулярный контроль состояния крепёжных элементов, хомутов и сварных швов. При обнаружении повреждений или износа должны проводиться ремонтные работы или замена опорных узлов.
Для дополнительной защиты и увеличения срока службы допускается нанесение антикоррозионного покрытия на элементы конструкции.
Вы можете купить опоры по СТО 79814898 132-2009 и другие виды опор в Краснодаре написав на почту info@pipe-ppu.ru или по звонку на 8 (800) 222-68-12
