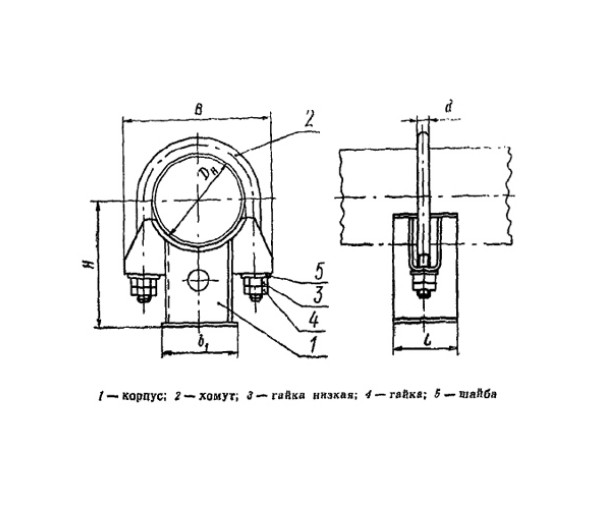

Опора скользящая однохомутовая ОСТ 108.275.29-80 — изделие для фиксации трубопровода с одновременным обеспечением продольного (осевого) перемещения при тепловом удлинении, вибрациях и температурных колебаниях. Конструкция: опорное основание со скользящей поверхностью и один хомут, фиксирующий трубу и допускающий её скольжение вдоль оси без заклинивания.
Соответствует стандартам: ГОСТ 14911-82, ГОСТ 8732-78, ГОСТ 8734-75, ГОСТ 16037-80, ОСТ 108.275.29-80, ОСТ 36-146-88.
Материалы и эксплуатационные ограничения
Диаметр труб (Dн): от 57 до 273 мм.
Температура рабочей среды: до 560 °C (исполнения для низколегированных/спец. сталей) и до 440 °C (углеродистые/обычные стали).
Материалы корпуса и хомута: Ст3, низколегированные; при необходимости — специальные марки по заказу.
Покрытие: антикоррозионные покрытия (грунт, цинк, эмаль) — по требованию.
Применение
| Область применения | Пример применения |
|---|---|
| Тепловые сети и котельные | Магистрали горячей воды и пара Dн 57–273 мм — компенсация теплового удлинения, снижение нагрузок на компенсаторы и сварные швы; применение в городских и промышленных теплотрассах. |
| Энергетика (ТЭС, АЭС) | Паропроводы высокого и среднего давления — подвижное крепление при высоких температурах; исполнение из низколегированных сталей для T>400 °C; применение в паровых участках котельных и турбинных подводах. |
| Нефтехимия и химпром | Технологические линии пара и инертных сред — защита магистралей от температурных деформаций и вибраций; варианты с коррозионной защитой и из специальных материалов для агрессивных сред. |
| Металлургия и промпредприятия | Газоходы и технологические трубопроводы — поддержка тяжёлых линий, уменьшение динамических нагрузок при вибрациях, применение в производственных цехах и газоходных трассах. |
| ЖКХ и коммунальные сети | Узлы теплообмена, разводки отопления — простая установка, типовые размеры упрощают замену и ремонт в пределах городских и районных систем. |
Однохомутовая скользящая опора используется там, где требуется надёжная вертикальная поддержка при свободном осевом перемещении труб (теплотрассы, паропроводы, технологические линии); типовые исполнения и унификация по ОСТ ускоряют проектирование и снабжение.
Преимущества и недостатки
Преимущества
- Обеспечивает свободное осевое перемещение и снижает тепловые напряжения в трубах (опора для паропровода, опора для теплотрассы).
- Унификация по ОСТ — упрощённый подбор, совместимость с типовыми трубами по ГОСТ.
- Исполнения для высоких температур (до 560 °C) и варианты из низколегированных сталей.
- Простота конструкции — низкая стоимость изготовления и быстрая установка на типовые опорные элементы.
- Возможность антикоррозионной защиты (грунт, цинк, эмаль) и изготовление по заказу (разные марки стали).
- Низкие требования к обслуживанию при правильной установке; быстрая замена в рамках типовых размеров.
Недостатки
- Не фиксирует осевое положение (предназначена для скольжения).
- Требует контроля состояния скользящей поверхности — при критическом износе возможны подклинивания.
- Для агрессивных сред и повышенной коррозии нужны более дорогие материалы/покрытия.
Монтаж и эксплуатация
Монтаж выполняют на жёсткую опорную плиту или балку с обеспечением проектной высоты и параллельности оси трубы; хомут устанавливают с заданным зазором для осевого перемещения и затягивают по моменту, указанному в проектной документации. В эксплуатации периодически проверяют крепления, прилегание хомута и состояние покрытия/вкладыша скольжения; при признаках коррозии или критического износа элементы заменяют. (скользящие опоры для труб, монтаж опор трубопровода)
