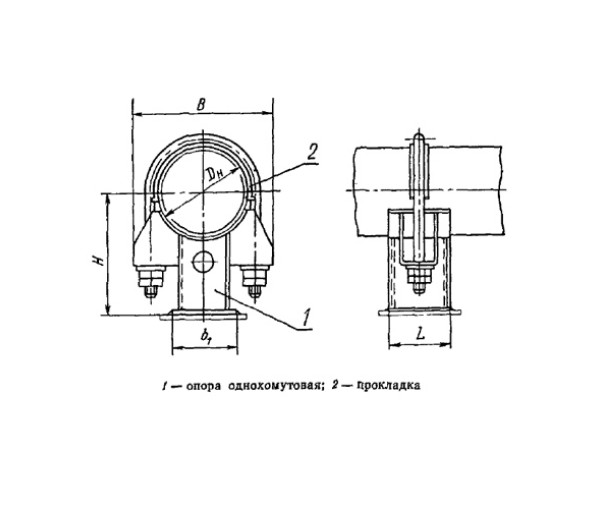

Опора скользящая однохомутовая ОСТ 108.275.31-80 — это конструкция для фиксации трубопровода с одним хомутом, обеспечивающая свободное продольное (осевое) перемещение при температурных деформациях, вибрациях и других нагрузках. Конструкция включает опорное основание со скользящей поверхностью и один хомут, удерживающий трубу в заданном положении при сохранении возможности осевого смещения.
Соответствует стандартам: ОСТ 108.275.31-80, ОСТ 108.275.50-80, ГОСТ 20072-74, ГОСТ 5915-70, ГОСТ 5916-70, ГОСТ 11371-78.
Материалы и эксплуатационные ограничения
Диаметр труб (Dн): от 57 до 325 мм (в зависимости от исполнения).
Температура рабочей среды: до 560 °C для хромомолибденованадиевых сталей; до 440 °C для углеродистых и кремнемарганцовистых сталей; до 300 °C для АЭС при использовании углеродистых сталей.
Материалы корпуса и хомута: хромомолибденованадиевые, углеродистые или кремнемарганцовистые стали, выбор зависит от условий эксплуатации.
Покрытие: —
Номинальное давление: —
Осевое перемещение: свободное в пределах конструкции (указано в расчетных таблицах ОСТ).
Применение
| Область применения | Пример применения |
|---|---|
| Тепловые сети | Магистрали пара и горячей воды Dн 57–325 мм, компенсация теплового удлинения. |
| Энергетика (ТЭС, АЭС) | Поддержка паропроводов среднего давления; применение теплостойких сталей. |
| Химическая промышленность | Трубопроводы для подачи пара и газов, работающих в коррозионно-агрессивных средах. |
| Металлургия | Газоходы и трубопроводы технологических линий. |
| Машиностроение | Сети охлаждения и паропроводы средних диаметров. |
| Газовая отрасль | Поддержка магистралей транспортировки газа при температурных перепадах. |
Опоры данного типа применяются для трубопроводов средних диаметров и обеспечивают надежное удержание с возможностью продольного скольжения, что делает их универсальными для разных отраслей.
Преимущества и недостатки
Преимущества
- Простая и надежная конструкция с одним хомутом.
- Подходит для труб среднего диаметра и широкого диапазона температур.
- Унифицирована по стандартам ОСТ, что облегчает проектирование и монтаж.
- Возможность изготовления из различных сталей под условия эксплуатации.
- Снижение нагрузок на сварные соединения и компенсаторы.
Недостатки
- Не фиксирует ось трубы, требуется установка неподвижных опор для полного закрепления.
- Требует регулярного контроля за состоянием скользящей поверхности и креплений.
- При агрессивных средах необходимы специальные материалы или покрытия, что увеличивает стоимость.
Монтаж и эксплуатация
Монтаж выполняют на ровное основание или опорную плиту, обеспечивающую параллельность оси трубы; хомут устанавливают и затягивают в соответствии с проектной документацией, оставляя зазор для осевого перемещения. В процессе эксплуатации необходимо периодически проверять крепления и поверхность скольжения, при износе или коррозии — производить замену.
