Опора скользящая ОСТ 108.275.32-80 — это двуххомутовая скользящая опора для трубопроводов диаметром 325 мм, выполненная из коррозионно-стойкой аустенитной стали и предназначенная для применения в системах атомных электростанций (АЭС). Конструкция, размеры и допустимые усилия строго регламентированы стандартом. Технические требования определяются ОСТ 108.275.50-80.

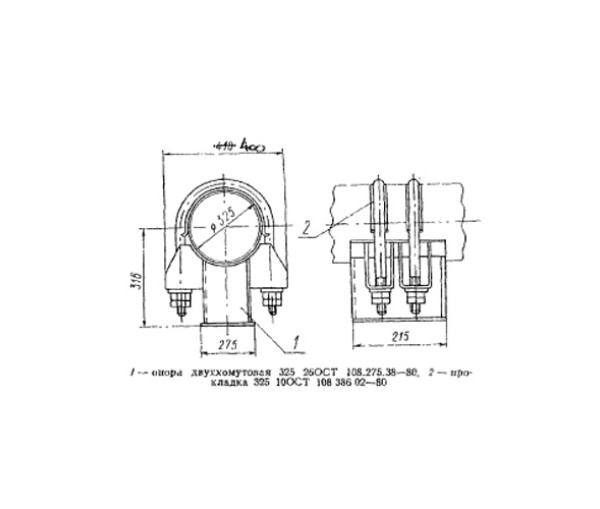

Внешне опора представляет собой два параллельных стальных хомута, закреплённых на опорной плите с возможностью свободного продольного скольжения трубы.
Соответствует стандартам: ОСТ 108.275.32-80, ОСТ 108.275.50-80.
Материалы и эксплуатационные ограничения
Диаметр труб (Dн): 325 мм
Температура рабочей среды: не более 360 °C (для АЭС)
Материалы корпуса и хомутов: коррозионно-стойкая аустенитная сталь
Применение
| Область применения | Пример применения |
|---|---|
| Атомная энергетика (АЭС) | Трубопроводы диаметром 325 мм из аустенитной стали при температуре до 360 °C, где требуется скользящая опора с двумя хомутами. |
| Высокотемпературные трубопроводы | Участки горячих паровых и реакторных систем с необходимостью компенсации температурных деформаций. |
| Химическая промышленность | Трубопроводы с агрессивными средами, где требуется коррозионная стойкость. |
| Энергетические установки | Паропроводы турбинных цехов с рабочей температурой до 360 °C. |
| Нефтехимия | Трубные магистрали для горячих продуктов переработки нефти. |
| Машиностроение | Системы паро- и теплоснабжения в технологических установках. |
| Газовая промышленность | Трубопроводы с горячими газами в установках переработки и сжигания. |
| Металлургия | Трубопроводы для отвода горячих газов и пара в производственных печах. |
| Коммунальная энергетика | Теплотрассы и паропроводы котельных с температурой среды до 360 °C. |
Опора рассчитана для эксплуатации в условиях высоких температур и коррозионно-агрессивных сред, что делает её востребованной в энергетике и промышленности.
Преимущества и недостатки
Преимущества
- Надёжная двуххомутовая фиксация с возможностью осевого скольжения.
- Высокая коррозионная стойкость благодаря использованию аустенитной стали.
- Стандартизированное исполнение, упрощающее проектирование и замену.
- Гарантированные расчетные усилия и размеры по ОСТ.
Недостатки
- Ограничение по температуре до 360 °C.
- Не фиксирует осевое положение трубы, требуется комбинация с неподвижными опорами.
- Выпускается только для одного диаметра (325 мм).
Монтаж и эксплуатация
Монтаж выполняют на ровную опорную поверхность, хомуты затягивают с учётом допуска на осевое перемещение. В процессе эксплуатации контролируют состояние скользящих поверхностей и креплений; при износе или коррозии выполняют замену.
