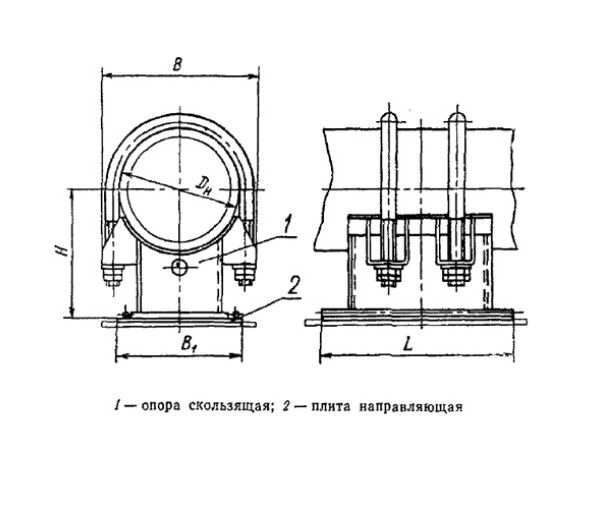

Опора скользящая направляющая двуххомутовая по ОСТ 108.275.34-80 — это элемент трубопроводных систем, обеспечивающий надёжное закрепление трубы в заданном направлении при сохранении возможности продольного перемещения. Конструкция состоит из основания, к которому крепятся два хомута, охватывающие трубу. Скользящий элемент гарантирует свободное движение вдоль оси трубопровода, при этом поперечные и угловые смещения ограничиваются.
Опора применяется в трубопроводах различного назначения, где требуется исключить боковые отклонения и обеспечить компенсацию температурных деформаций.
Соответствие стандартам
- ОСТ 108.275.34-80 — регламентирует конструкцию, размеры и технические требования к направляющим опорам с двумя хомутами.
- ГОСТ 12820, ГОСТ 12821, ГОСТ 12822 — определяют размеры и допуски для элементов соединений и крепежных деталей.
Материалы и эксплуатационные ограничения (по ОСТ)
Для изготовления используют конструкционные углеродистые и легированные стали, подбираемые в зависимости от рабочей среды и температурных условий (например, 20, 20К, 20Х1М1Ф1ТР, Ст3 и др - по запросу).
Диапазон номинальных диаметров труб, для которых предназначены данные опоры: от 325 до 720 мм.
Рабочая температура: до 560 °C для легированных сталей и до 440 °C для углеродистых исполнений.
Покрытие: транспортировочный грунт ГФ-021
Возможность применения в условиях с высокой влажностью и вибрационными нагрузками обеспечивается за счёт использования защитных покрытий и износостойких скользящих элементов.
Применение
| Область применения | Примеры использования |
|---|---|
| Энергетика | Установка на паропроводах и водопроводах высокого давления для компенсации температурных удлинений и удержания трассы. Применение на трубопроводах турбинных и котельных установок. Использование на системах теплоснабжения ТЭЦ и ГРЭС для предотвращения боковых смещений. |
| Атомная промышленность | Фиксация трубопроводов вторичных контуров, где требуется жёсткая направляющая фиксация при продольных смещениях. Применение на трубах систем охлаждения реакторов. Использование на вспомогательных коммуникациях в зонах с повышенной сейсмической активностью. |
| Нефтехимия | Применение в установках переработки углеводородов для удержания труб, подверженных высоким нагрузкам и колебаниям. Использование на магистралях транспортировки химических реагентов. Монтаж на линиях подготовки газа и нефтепродуктов. |
| Промышленные предприятия | Использование в технологических сетях, прокладываемых внутри цехов и на эстакадах, где требуется контроль траектории трубопровода. Применение на системах вентиляции с подачей горячих сред. Установка в трубопроводах, расположенных рядом с вибронагруженным оборудованием. |
| Судостроение | Закрепление труб систем охлаждения и подачи воды в корпусах судов с учётом вибраций и динамических нагрузок. Использование на трубопроводах балластных систем. Применение в системах подачи топлива и масла на кораблях и танкерах. |
| Металлургия | Применение на трубопроводах охлаждения доменных и мартеновских печей. Фиксация труб систем газоотвода и подачи воздуха. Установка на трубопроводах с высоким уровнем механических нагрузок. |
| Коммунальное хозяйство | Использование на теплосетях городского значения. Монтаж на вводах в распределительные камеры. Применение на инженерных коммуникациях жилых и промышленных зданий. |
Опоры данного типа находят применение в отраслях, где важна не только компенсация теплового расширения, но и сохранение точного направления трубопровода. Благодаря двуххомутовой конструкции обеспечивается равномерное распределение усилий и высокая устойчивость к вибрациям.
Преимущества
- Снижают риск перекосов и повреждений трубопровода за счёт двухточечного крепления.
- Позволяют компенсировать значительные температурные деформации без нарушения герметичности трассы.
- Универсальность применения в различных отраслях — от энергетики до судостроения.
- Простота монтажа и обслуживания при стандартных условиях эксплуатации.
- Повышенная надёжность в сравнении с однохомутовыми аналогами.
Недостатки
- Большая масса и габариты по сравнению с однохомутовыми конструкциями.
- Необходимость регулярного контроля скользящих элементов.
- Ограничение по применению в условиях агрессивных сред без дополнительной защиты.
Монтаж и эксплуатация
Перед установкой опоры необходимо проверить состояние поверхности трубы, диаметр и соответствие проекту. Основание крепится к несущей конструкции с учётом направления движения трубы.
Хомуты фиксируются болтами или сваркой (в зависимости от исполнения), после чего проверяется свобода продольного перемещения трубы. Контроль затяжки болтов обязателен на этапе монтажа и при плановых осмотрах.
В процессе эксплуатации рекомендуется периодически осматривать состояние скользящих элементов, восстанавливать защитное покрытие и при необходимости производить замену изношенных частей.
