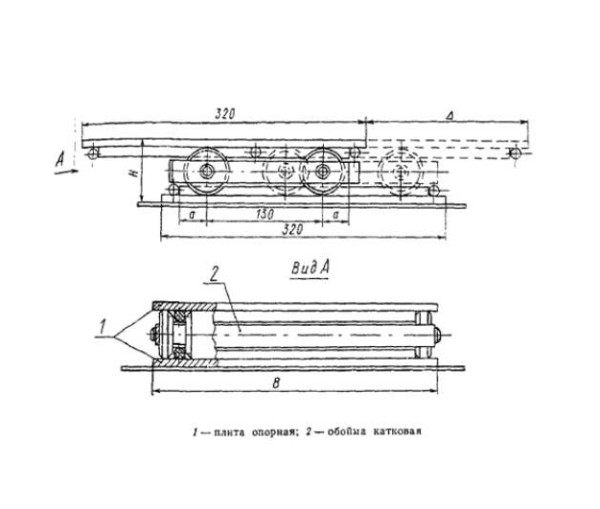

ОСТ 108.275.42-80 «Блок катковый направляющий» представляет собой специальное устройство для обеспечения скользящего и одновременно направленного движения трубопроводов в процессе их эксплуатации. Конструкция включает корпус и блоки катков, которые воспринимают вес трубы и направляют её перемещения вдоль оси, исключая боковые смещения. Такие опоры применяются в системах, где трубопроводы подвергаются значительным температурным деформациям, и требуется надёжное управление направлением движения при минимальном сопротивлении.
Соответствие стандартам
- ОСТ 108.275.42-80 — устанавливает конструкцию и технические характеристики катковых направляющих блоков.
- ГОСТ 33259-2015 — арматура трубопроводная. Общие требования к конструкции и эксплуатации.
- ГОСТ 16037-80 — правила монтажа стальных трубопроводов.
- ГОСТ 9.602-2016 — защита металлических изделий от коррозии.
- ГОСТ 2.601-2013 — эксплуатационные документы.
Материалы и эксплуатационные ограничения
Основные элементы блока изготавливаются из конструкционных и низколегированных сталей с повышенной прочностью.
Катки выполняются из легированных сталей с термообработкой рабочих поверхностей для повышения износостойкости.
Наружный диаметр трубы: от 194 до 630 мм.
Максимальное перемещение: до 180 мм.
Для эксплуатации в агрессивных средах используются покрытия по ГОСТ 9.032 или нержавеющие материалы.
Применение
| Область применения | Примеры использования |
|---|---|
| Тепловые электростанции | Обеспечение скользящего перемещения паропроводов при тепловых удлинениях. |
| Магистральные трубопроводы | Направляющая фиксация труб большого диаметра в протяжённых трассах. |
| Нефтепереработка | Использование в узлах технологических трубопроводов, где требуются контролируемые осевые перемещения. |
| Химическая промышленность | Применение в системах с агрессивными средами, где необходимо исключить боковые нагрузки на трубопровод. |
| Судостроение | Фиксация и направление трубопроводов в корпусах судов при динамических воздействиях. |
Блоки катковые направляющие обеспечивают сочетание надёжного удержания трубы и возможности её осевого перемещения, что делает их незаменимыми в условиях больших температурных перепадов и вибрационных нагрузок.
Преимущества
- Минимальное сопротивление осевому перемещению трубопровода.
- Высокая износостойкость катков при длительной эксплуатации.
- Снижение нагрузки на сварные соединения труб и опоры.
- Возможность применения в условиях вибраций и динамических воздействий.
- Универсальность конструкции для труб различных диаметров.
Недостатки
- Необходимость регулярной смазки и обслуживания катков.
- Повышенная сложность конструкции по сравнению с обычными скользящими опорами.
- Зависимость срока службы от качества смазочных материалов и защиты от коррозии.
Монтаж и эксплуатация
Монтаж катковых направляющих блоков выполняется на заранее подготовленные опорные конструкции с точным выравниванием по оси трубопровода. Установка требует соблюдения монтажных зазоров, позволяющих свободное перемещение трубы при тепловом расширении. Катки должны быть смазаны и проверены на лёгкость вращения. При эксплуатации необходимо проводить регулярный контроль состояния катков, осей и крепёжных элементов, а также поддерживать защитные покрытия. При обнаружении дефектов выполняется ремонт или замена элементов.
