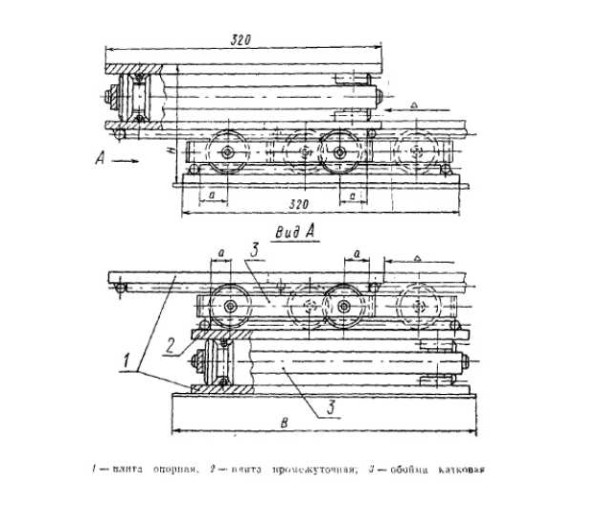

ОСТ 108.275.45-80 «Блок катковый для опор трубопроводов» — это элемент трубопроводной системы, предназначенный для обеспечения контролируемого перемещения труб при температурных и механических деформациях. Конструкция блока включает корпус с осью и катки, позволяющие трубе скользить без чрезмерного трения, сохраняя заданное направление движения. Такое решение снижает нагрузки на опоры и компенсаторы, увеличивая общий срок службы трубопроводов.
Соответствие стандартам
- ОСТ 108.275.45-80 — устанавливает конструкцию и требования к катковым блокам для опор.
- ГОСТ 16037-80 — монтаж стальных трубопроводов. Общие технические условия.
- ГОСТ 9.602-2016 — защита оборудования и изделий от коррозии при эксплуатации.
- ГОСТ 2.601-2013 — эксплуатационная документация на технические изделия.
- ГОСТ 15150-69 — требования к климатическим условиям эксплуатации.
Материалы и эксплуатационные ограничения
Корпус блока изготавливается из углеродистых и низколегированных сталей, обеспечивающих высокую несущую способность.
Катки производятся из легированных сталей с закалкой рабочих поверхностей для увеличения долговечности.
Для прокладки трубопроводов с наружным диаметром трубы Дн: от 194 до 630 мм.
Материал: марки стали Ст3, Ст20 и Ст45. По запросу возможно изготовление из марок стали 09Г2С, 12Х18Н10Т, 12ХМ и др.
Для защиты в агрессивных средах применяются специальные покрытия согласно ГОСТ 9.032 или нержавеющие материалы.
Допустимое перемещение: не более 180 мм.
Допускается нагрузка: 1,5 кН (153 кгс) на 1 см контакта каждого катка с опорной плитой
Применение
| Область применения | Примеры использования |
|---|---|
| Энергетика | Применение в трубопроводах подачи пара и горячей воды на тепловых и атомных станциях. |
| Нефтегазовая отрасль | Фиксация и направляющее перемещение магистральных трубопроводов нефти и газа. |
| Химическая промышленность | Использование в системах подачи реагентов и продуктов переработки, где необходим контроль осевого перемещения. |
| Металлургия | Установка в технологических трубопроводах с высокими механическими и тепловыми нагрузками. |
| Строительство и ЖКХ | Применение в системах теплоснабжения и горячего водоснабжения крупных объектов. |
Катковые блоки данного типа обеспечивают надёжное управление перемещением труб при динамических воздействиях, исключают перегрузку сварных соединений и способствуют устойчивой работе трубопроводов в различных условиях эксплуатации.
Преимущества
- Уменьшение трения и износа трубопровода.
- Повышение надёжности опорных конструкций.
- Долговечность при эксплуатации в сложных условиях.
- Снижение вибрационных нагрузок на магистраль.
- Применимость для различных диаметров и типов труб.
Недостатки
- Необходимость систематического контроля состояния катков.
- Более высокая стоимость по сравнению с обычными опорами.
- Чувствительность к загрязнению и попаданию посторонних частиц.
Монтаж и эксплуатация
Монтаж катковых блоков производится на выровненные несущие конструкции, обеспечивающие правильное расположение по оси трубопровода. Важно соблюдать монтажные зазоры и допуски для свободного скольжения трубы. Перед установкой катки проверяются на вращаемость и смазываются. При эксплуатации необходимо регулярно контролировать состояние подшипников, крепёжных элементов и защитных покрытий. При выявлении износа или деформаций производится замена отдельных деталей или всего блока.
Вы можете купить опоры >ОСТ 108.275.45-80 и другие виды опор в Краснодаре написав на почту info@pipe-ppu.ru или позвонив на 8 (800) 222-68-12
