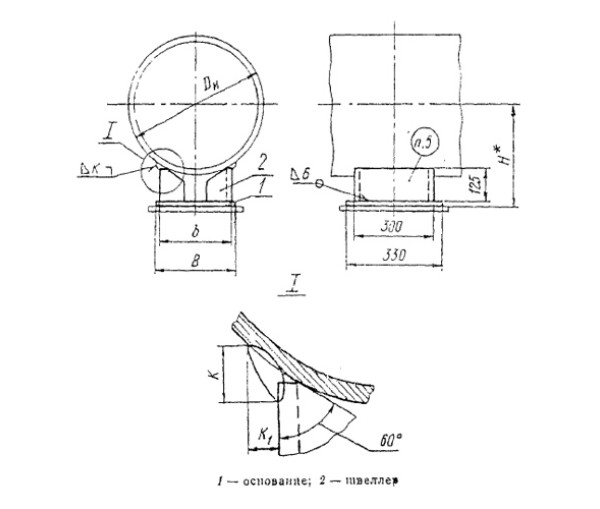

ОСТ 108.275.47-80 «Опора приварная» представляет собой конструктивный элемент трубопроводной системы, предназначенный для жёсткой фиксации труб к несущим конструкциям методом сварки. Опора обеспечивает передачу нагрузки от трубопровода на строительные конструкции, снижает вибрации и предотвращает смещение труб при эксплуатации. Конструкция отличается простотой, так как выполняется в виде пластины или кольца, привариваемого непосредственно к трубе.
Соответствие стандартам
- ОСТ 108.275.47-80 — устанавливает технические требования к приварным опорам трубопроводов.
- ГОСТ 16037-80 — монтаж стальных трубопроводов. Общие технические требования.
- ГОСТ 5264-80 — сварка ручная дуговая. Соединения сварные.
- ГОСТ 2.601-2013 — эксплуатационная документация для изделий.
- ГОСТ 15150-69 — климатические условия эксплуатации.
Материалы и эксплуатационные ограничения
Опоры выполняются из углеродистых или низколегированных сталей, допускается использование коррозионностойких марок при агрессивных средах.
Диаметр трубопроводов, для которых рассчитаны опоры: от 530 до 1420 мм.
Сварка: производится электродами типа Э46А по ГОСТ 9467-75.
Допускается нанесение антикоррозионных покрытий в соответствии с ГОСТ 9.032-74.
Применение
| Область применения | Примеры использования |
|---|---|
| Энергетика | Фиксация труб в системах подачи пара и горячей воды на тепловых электростанциях. |
| Нефтегазовая отрасль | Закрепление магистральных трубопроводов в зонах переходов и на наземных эстакадах. |
| Химическая промышленность | Монтаж технологических линий с агрессивными средами, где требуется жёсткая фиксация. |
| Металлургия | Применение для закрепления трубопроводов охлаждения и подачи технологических газов. |
| Строительство и ЖКХ | Использование в системах отопления и горячего водоснабжения промышленных зданий. |
Приварные опоры широко востребованы в отраслях, где требуется простота монтажа и высокая надёжность фиксации трубопровода при значительных нагрузках и вибрациях.
Преимущества
- Простая и надёжная конструкция, не требующая сложных монтажных операций.
- Высокая прочность соединения за счёт приваривания к трубе.
- Возможность применения в условиях повышенных температур и нагрузок.
- Совместимость с большинством стандартных трубных систем.
- Долговечность за счёт использования стали и возможности нанесения защитных покрытий.
Недостатки
- Невозможность демонтажа или перемещения без разрушения сварного соединения.
- Необходимость проведения сварочных работ с соблюдением технологий и квалификации персонала.
- Повышенные требования к контролю качества сварных швов.
- Ремонтопригодность ниже по сравнению с разборными типами опор.
Монтаж и эксплуатация
Монтаж опор выполняется непосредственно на трассе трубопровода методом сварки в соответствии с ГОСТ 5264-80. Поверхности перед сваркой должны быть очищены от ржавчины, грязи и влаги. После закрепления проводится контроль качества сварных соединений — визуальный, капиллярный или ультразвуковой в зависимости от категории трубопровода. В процессе эксплуатации необходимо периодически проверять состояние сварных швов, при обнаружении трещин или коррозии производится ремонт или замена участка трубы с опорой.
