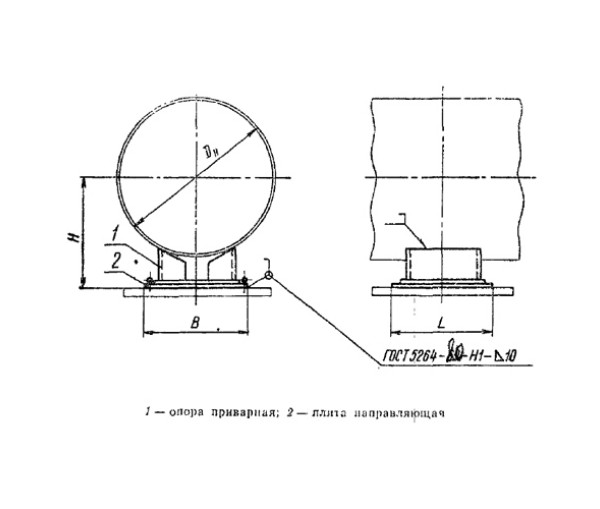

ОСТ 108.275.49-80 «Опора приварная скользящая направляющая» предназначена для крепления трубопроводов с возможностью продольного перемещения трубы вдоль оси. Конструкция включает направляющий элемент и приварное основание, что обеспечивает стабильное положение трубы, снижает вибрации и позволяет компенсировать тепловое расширение. Опора обеспечивает равномерное распределение нагрузки и повышает надёжность трубопроводных систем.
Соответствие стандартам
- ОСТ 108.275.49-80 — технические требования к приварным скользящим направляющим опорам.
- ГОСТ 16037-80 — монтаж стальных трубопроводов. Общие требования.
- ГОСТ 5264-80 — ручная дуговая сварка. Соединения и контроль качества.
- ГОСТ 2.601-2013 — документация и эксплуатационные требования.
- ГОСТ 15150-69 — климатические условия эксплуатации изделий.
Материалы и эксплуатационные ограничения
Опора изготавливается из углеродистой и низколегированной стали.
Допускается использование нержавеющих марок стали при агрессивных средах.
Диаметр трубопровода: от 530 до 1420 мм.
Номинальное давление: 10 МПА.
Материал: для изготовления используется сталь марок Ст3 и Ст20.
Возможна антикоррозионная защита поверхности.
Применение
| Область применения | Примеры использования |
|---|---|
| Энергетика | Установка трубопроводов паровых и горячеводных магистралей с необходимостью компенсации тепловых расширений. |
| Нефтегазовая отрасль | Фиксация магистральных труб с возможностью осевого перемещения на эстакадах и переходах. |
| Химическая промышленность | Крепление труб с агрессивными средами с сохранением направления движения и предотвращением перекосов. |
| Металлургия | Направляющая поддержка трубопроводов подачи охлаждающей жидкости и технологических газов на производственных линиях. |
| Промышленное строительство | Монтаж трубопроводов систем отопления и горячего водоснабжения с учётом осевых расширений. |
Опора обеспечивает надёжное направление трубы и компенсацию тепловых или механических смещений, минимизируя риск повреждений и повышая долговечность системы.
Преимущества
- Позволяет трубе свободно скользить вдоль оси, компенсируя тепловые и механические смещения.
- Приварная конструкция обеспечивает жёсткую фиксацию основания и высокую надёжность.
- Снижение вибрационных нагрузок и предотвращение перекосов трубы.
- Универсальность — подходит для различных диаметров и материалов труб.
- Долговечность благодаря возможности нанесения защитных покрытий и прочной стали.
Недостатки
- Необходим профессиональный монтаж с применением сварки.
- Ремонт или замена требует демонтажа приварного элемента.
- Контроль состояния сварных соединений обязателен для поддержания надежности.
Монтаж и эксплуатация
Монтаж опоры выполняется на подготовленное жёсткое основание с выверкой оси трубопровода. Перед приваркой очищаются и подготавливаются поверхности. Направляющий элемент устанавливается так, чтобы труба могла свободно скользить вдоль оси.
В процессе эксплуатации рекомендуется периодическая проверка состояния сварных соединений и скользящей поверхности, при необходимости — очистка, смазка или восстановление защитного покрытия.
