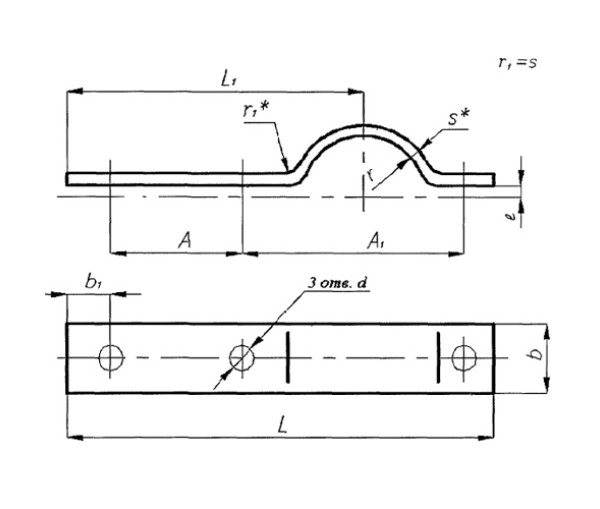

Полухомут по ОСТ 24.125.114-01 — полуокрывающая деталь хомутового блока подвески для горизонтальных трубопроводов, служащая для закрепления трубы в подвесной опоре при сохранении требуемой жёсткости узла. Применяется как составная часть хомутового блока в станционных и турбинных трассах; внешне представляет собой сегментную ленту или полукупол с крепёжными отверстиями и опорной плоскостью для вкладыша.
Соответствие стандартам
- ОСТ 24.125.114-01 — технические требования и чертежи полухомутов для хомутовых блоков подвесок горизонтальных трубопроводов.
- ОСТ 24.125.113-01 — требования к хомутовым блокам и подвескам, с которыми полухомуты используются в комплектации.
- ГОСТ 5520-79 и другие применимые ГОСТ — по материалам листовой стали и требованиям к изготовлению изделий для паровых и котлоагрегатных систем.
Материал и эксплуатационные ограничения (по ОСТ)
Материал изготовления: конструкционная углеродистая, низколегированная или коррозионно-стойкая сталь в зависимости от исполнения и требований проекта.
Типовые покрытия: транспортировочный грунт (ГФ-021), по согласованию — горячее цинкование, термодиффузионное цинкование, эпоксидные и полимерные покрытия для антикоррозионной защиты.
Нормируемые диаметры применяемых труб: от 57 до 920 мм.
Температурные и нагрузочные ограничения зависят от материалированного исполнения и привязаны к условиям применения в ТЭС/АЭС.
Применение
| Область применения | Примеры использования |
|---|---|
| Тепловая энергетика (ТЭС, котельные) | Комплектование хомутовых подвесок трубопроводов подачи и отбора пара в паровых и теплоносных магистралях; удержание труб на эстакадах и внутри корпусных трасс. |
| Атомная энергетика (АЭС) | Компонент подвесок технологических и вспомогательных трубопроводов, согласованного с листами ОСТ для исполнений по материалам и покрытиям, применяемым в АЭС. |
| Нефтегазовая и нефтепереработка | Использование в хомутовых блоках для поддержания магистральных и технологических линий на эстакадах и в узлах технологического оборудования. |
| Химическая промышленность | Применение в подвесках трубопроводов для транспортировки агрессивных сред при исполнении из коррозионностойких материалов и с защитными покрытиями. |
| Промышленные и судовые установки | Сборка хомутовых подвижных и неподвижных подвесок в цехах и на морских платформах, где требуется секционирование хомута и быстрый доступ для обслуживания трассы. |
Преимущества
- Модульность: полухомут служит стандартным элементом для быстрого формирования хомутового блока заданного типоразмера.
- Упрощённый монтаж: позволяет собирать подвеску на месте без сложной механики, обеспечивает доступ к трубе для обслуживания.
- Вариативность материалов и покрытий: возможны исполнения для обычных и агрессивных сред, а также для высокотемпературных контуров.
- Унификация типоразмеров по ОСТ упрощает снабжение и замену при ремонте.
Недостатки
- Полухомут сам по себе не обеспечивает изоляции трубы от опоры — требуется вкладыш или прокладка для электроизоляции и защиты поверхности трубы.
- При работе в агрессивной среде без корректного подбора материалов возможен ускоренный износ и коррозия.
- Ограничения по размерам и нагрузкам зависят от конкретного исполнения — не все типоразмеры подходят для крупнотоннажных магистралей.
Монтаж и эксплуатация
Перед монтажом необходимо подобрать полухомут по типоразмеру и материалу в соответствии с проектной спецификацией и таблицами ОСТ. Поверхности полухомута и сопрягаемых деталей очищают от загрязнений; при необходимости наносят антикоррозионное покрытие по технологической карте.
Сборка хомутового блока выполняется установкой вкладыша в полухомут, совмещением двух полухомутов вокруг трубы и закреплением болтовыми соединениями в соблюдении требуемого момента затяжки. При сварных соединениях соблюдают технологию и контроль качества швов в соответствии с нормативами.
В период эксплуатации проводят периодические осмотры состояния вкладыша, болтов и покрытий; при появлении следов износа или коррозии планово заменяют элементы и восстанавливают антикоррозионную защиту.
