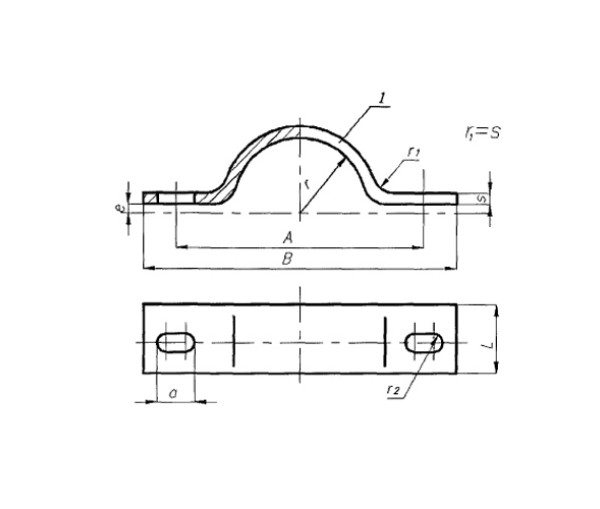

Полухомут по ОСТ 24.125.120-01 — полуобхватывающая деталь хомутовой опоры, применяемая в составе подвесок и опор горизонтальных трубопроводов для жёсткой и надёжной фиксации трубы при сохранении возможности быстрого монтажа и обслуживания. Визуально представляет собой сегментную ленту с отверстиями для крепежа и опорной поверхностью для вкладыша; собирается в пару с аналогичным полухомутом и фиксируется болтами или шпильками.
Соответствие стандартам
- ОСТ 24.125.120-01 — конструкция и размеры полухомутов для хомутовых опор.
- ОСТ 24.125.113-01 и сопутствующие листы серии — требования к хомутовым узлам подвесок и опор.
Материал и эксплуатационные ограничения (по ОСТ)
Материал: листовые стали — стандартно марки 20 и 12ХМ; по запросу возможны исполнения из Ст3, 09Г2С, 12Х18Н10Т и других марок в зависимости от коррозионных и температурных условий эксплуатации.
Нормируемые наружные диаметры труб — диапазон типоразмеров покрытия стандарта, исполнения охватывают трубы примерно от 57 мм до 920 мм.
Покрытия: стандартное — транспортировочный грунт (ГФ-021); по требованию применяются горячее или термодиффузионное цинкование, эпоксидные и полимерные покрытия для антикоррозионной защиты.
Применение
| Область применения | Примеры использования |
|---|---|
| Тепловая энергетика | Формирование хомутовых подвесок паровых и питательных трубопроводов на эстакадах и внутри котельных камер. |
| Атомная энергетика | Комплектация узлов подвески в трассах вспомогательных систем и магистралей, где предъявляются повышенные требования к материалам и покрытиям. |
| Нефтегаз и нефтепереработка | Сборка хомутовых опор на технологических линиях и эстакадах для поддержки трубопроводов различного диаметра и давления. |
| Химическая промышленность | Использование в подвесках трубопроводов с агрессивными средами при исполнениях из коррозионностойких марок и с защитными покрытиями. |
| Промышленные объекты и ЖКХ | Монтаж опорных и подвесных узлов в системах отопления, водоснабжения и технологических трассах промышленных предприятий. |
Преимущества
- Стандартное унифицированное исполнение по ОСТ упрощает подбор, закупку и замену деталей.
- Модульная конструкция позволяет быстро собирать хомутовые опоры на месте без специальных приспособлений.
- Широкий выбор марок стали и покрытий обеспечивает адаптацию к коррозионным и температурным условиям.
- Невысокая масса и простота конструкции снижают трудозатраты при монтаже и транспортировке.
- Возможность изготовления по заказным размерам расширяет область применения на нестандартных трассах.
Недостатки
- Полухомут требует использования вкладыша или прокладки для защиты покрытия трубы и предотвращения электрохимической коррозии.
- В агрессивных средах необходим строгий выбор материалов и покрытий — без этого срок службы снижается.
- Нестандартные исполнения потребуют дополнительных согласований и времени на изготовление.
Монтаж и эксплуатация
Подбор полухомута выполняют по наружному диаметру трубы и условиям эксплуатации; перед монтажом проверяют соответствие марки стали, состояние покрытия и геометрию детали.
Сборка: вкладыш устанавливают в полухомут, наворачивают вторую половину и фиксируют болтами/шпильками согласно заданному моменту затяжки; при необходимости выполняют антикоррозионную обработку и герметизацию узла.
При эксплуатации рекомендован регулярный осмотр вкладыша, крепёжных элементов и покрытия; при признаках износа или коррозии выполняют замену деталей и восстановление защитного слоя в соответствии с проектом и листами ОСТ.
