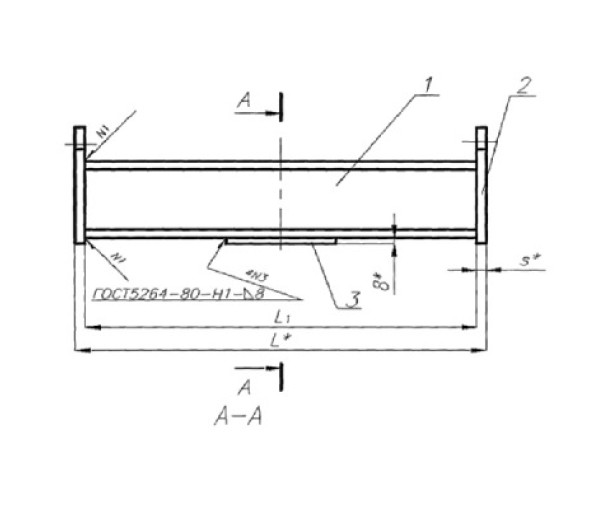

Балка опорная с проушинами по ОСТ 24.125.121-01 является элементом несущей конструкции трубопроводных систем. Она используется для размещения корпусов опор и обеспечивает передачу нагрузок от трубопровода на строительные конструкции. Конструктивно представляет собой металлическую балку с проушинами (ушками) для крепления или фиксации дополнительных элементов. Такая конструкция позволяет повысить устойчивость трубопровода и снизить уровень вибраций при эксплуатации.
Соответствие стандартам
- ОСТ 24.125.121-01 — устанавливает конструкцию и размеры балки опорной с проушинами.
- ОСТ 24.125.102-01…ОСТ 24.125.166-01 — общая серия стандартов для деталей и элементов опор трубопроводов.
- ГОСТ 23118-2012 — стальные конструкции, общие технические условия.
- ГОСТ 5264-80 — сварные соединения стальных элементов.
- ГОСТ 9.032-74 — защита от коррозии.
Материалы и эксплуатационные ограничения (по ОСТ)
Материал балки: сталь углеродистая обыкновенного качества (Ст3сп, Ст20).
Возможность использования низколегированных сталей (09Г2С) для эксплуатации при отрицательных температурах.
Покрытие: антикоррозионные составы согласно ГОСТ 9.032-74, по проекту допускается горячее цинкование.
Температурный диапазон эксплуатации: от -60 °С до +450 °С (зависит от материала стали).
Способ крепления: сварка или установка через монтажные отверстия (проушины).
Применение
| Сфера | Примеры использования |
|---|---|
| Энергетика | Монтаж опорных корпусов для теплопроводов и паропроводов на опорных балках. |
| Газовая промышленность | Установка в составе опорных конструкций для магистральных газопроводов. |
| Нефтеперерабатывающие заводы | Применение в системах трубопроводов технологических сред. |
| Химическая промышленность | Использование для размещения направляющих или скользящих опор в условиях агрессивных сред. |
| Строительство промышленных объектов | Применение в инженерных системах и коммуникациях зданий и сооружений. |
Балка опорная с проушинами отличается универсальностью применения и позволяет надёжно фиксировать опоры в самых разных сферах, от энергетики до химического производства.
Преимущества
- Простая и надёжная конструкция, соответствующая требованиям стандартов.
- Возможность эксплуатации в широком температурном диапазоне.
- Наличие проушин облегчает монтаж и крепление дополнительных элементов.
- Долговечность при условии правильного нанесения антикоррозионной защиты.
Недостатки
- Высокая масса конструкции усложняет монтаж без грузоподъёмного оборудования.
- Необходимость периодического контроля состояния сварных соединений и покрытия.
Монтаж и эксплуатация
Монтаж балки выполняется на строительные конструкции (фундаменты, балки перекрытий, металлокаркасы). Проушины служат для фиксации корпусов опор болтовыми соединениями или сваркой. При установке требуется соблюдать проектные отметки и расстояния между опорами. Контроль сварных соединений проводится по ГОСТ 5264-80, также проверяется качество антикоррозионного покрытия. В процессе эксплуатации необходимо регулярное техническое обслуживание: визуальный осмотр, проверка креплений и устранение дефектов покрытия.
