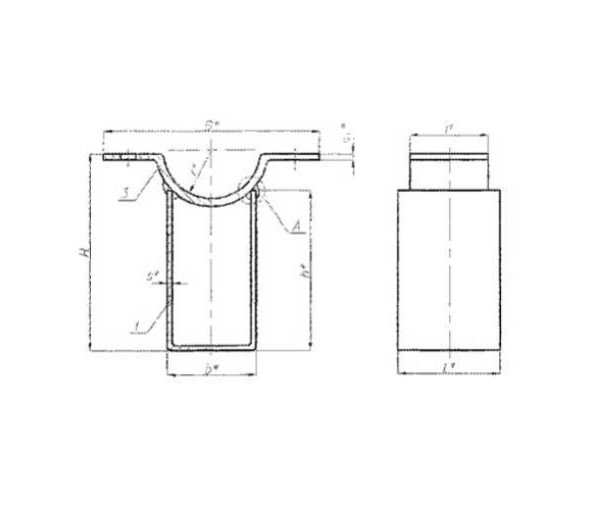

Корпуса скользящих опор по ОСТ 24.125.155-01 представляют собой металлические элементы, предназначенные для размещения и фиксации скользящих узлов трубопроводов. Они обеспечивают свободное продольное перемещение труб при сохранении надёжного поперечного удержания. Конструктивно это стальные корпуса коробчатого или П-образного профиля, выполняемые сварными или литосварными, устанавливающиеся на опорные балки и снабжённые направляющими поверхностями.
Соответствие стандартам
- ОСТ 24.125.155-01 — определяет конструктивные параметры и размеры корпусов скользящих опор.
- ОСТ 24.125.102-01…ОСТ 24.125.166-01 — общая серия стандартов для опорных элементов трубопроводов.
- ГОСТ 5264-80 — сварные соединения стальных конструкций.
- ГОСТ 16037-80 — правила монтажа опор трубопроводов.
- ГОСТ 9.032-74, ГОСТ 9.602-2016 — защита от коррозии и покрытия.
Материалы и эксплуатационные ограничения (по ОСТ)
Материал корпуса: углеродистая конструкционная сталь (например, Ст3сп, Ст20).
Допускается применение низколегированных сталей (09Г2С) при эксплуатации в условиях низких температур.
Материал направляющих вкладышей: фторопласт-4 или композиции на основе полиамида для снижения коэффициента трения.
Покрытие: грунт ГФ-021, по проекту возможно цинкование или лакокрасочные системы согласно ГОСТ 9.032-74.
Температурный диапазон применения: от -60 °С до +450 °С (в зависимости от марки стали и типа вкладышей).
Допустимые диаметры трубопроводов: от 57 мм до 1420 мм (согласно типовым исполнениями ОСТ).
Применение
| Сфера | Примеры использования |
|---|---|
| Энергетика | Установка на тепловых и паропроводах для компенсации температурных расширений труб. |
| Нефтехимическая промышленность | Применяются для трубопроводов технологических продуктов, подверженных вибрациям и перепадам температур. |
| Газотранспорт | Используются на магистральных газопроводах для обеспечения надёжной фиксации и компенсации линейных перемещений. |
| Судостроение | Монтаж в системах трубопроводов на судах, где требуется амортизация при качке. |
| Промышленное строительство | Применение в инженерных сетях заводов и объектов энергетики, включая системы вентиляции и охлаждения. |
Корпуса скользящих опор широко используются для создания устойчивых и долговечных систем трубопроводов, где требуется надёжная фиксация и одновременно возможность продольного перемещения.
Преимущества
- Надёжность конструкции при статических и динамических нагрузках.
- Использование износостойких вкладышей снижает коэффициент трения.
- Соответствие стандартам ОСТ и ГОСТ упрощает подбор и замену.
- Широкий диапазон рабочих температур и диаметров труб.
Недостатки
- Большой вес корпуса требует применения грузоподъёмного оборудования при монтаже.
- Необходимость регулярного контроля состояния направляющих элементов.
Монтаж и эксплуатация
Монтаж производится на опорные балки с обеспечением точной установки по проектным отметкам. Корпус фиксируется сваркой или болтовыми соединениями, после чего монтируются направляющие вкладыши. Обязательно проводится контроль качества сварки по ГОСТ 5264-80 и проверка целостности защитных покрытий.
В процессе эксплуатации требуется периодическая проверка состояния корпуса, направляющих и покрытия. При обнаружении дефектов выполняется ремонт или замена узла. Использование антифрикционных материалов позволяет снизить нагрузку на трубопровод и продлить срок службы всей системы.
Вы можете купить опоры ОСТ 24.125.155-01 и другие виды опор в Краснодаре написав на почту info@pipe-ppu.ru или позвонив на 8 (800) 222-68-12
