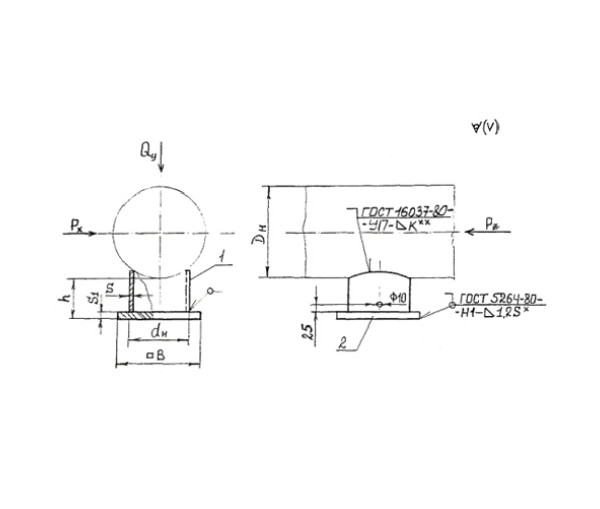

Опоры ОСТ 36-146-88 предназначены для поддержки и надежного закрепления трубопроводов, обеспечивая их устойчивость, а также безопасность эксплуатации. Данный стандарт распространяется на стальные технологические трубопроводы, работающие под условным давлением до 10 МПа, транспортирующие вещества с температурой от 0 до +450°С в условиях окружающей среды до минус 70°С.
Что такое ОСТ 36-146-88?
ОСТ — Отраслевой стандарт. ОСТ 36-146-88 был разработан для унификации и типизации конструкций опор трубопроводов. Его главная цель — обеспечить:
- Надежность: Безопасную фиксацию трубопровода с учетом веса, температурных расширений и динамических нагрузок.
- Унификацию: Единый подход к проектированию и изготовлению на всех предприятиях.
- Экономичность: Сокращение сроков проектирования за счет применения типовых решений.
Ключевые классификации и параметры
Классификация опор
По назначению: Подвижные (П) и Неподвижные (Н). Буква в графе «Применяемость» указывает на функцию.
По конструкции: Основные типы, указанные в документе, включают:
- ТП / ТХ— Тавровые Приварные / Тавровые Хомутовые.
- КП / КХ— Корпусные Приварные / Корпусные Хомутовые.
По исполнению: Шифр исполнения (например, А11, БС22) кодирует конструктивные признаки:
- Буква«С»означает сварной вариант.
- Первая цифра— высота опоры от основания до трубы.
- Вторая цифра— длина основания опоры.
Основные параметры
Диапазон наружных диаметров труб: от 18 мм до 1420 мм.
Длина подвижных опор (ТП, ТХ, КП, КХ): Изготавливаются в трёх исполнениях для разных тепловых перемещений:
- 170 мм (перемещение до 90 мм)
- 340 мм (перемещение до 250 мм)
- 680 мм (перемещение до 600 мм)
Важные технические требования
-
Конструкция и нагрузки: Все размеры, масса и допускаемые нагрузки(вертикальные, осевые, боковые) должны строго соответствовать чертежам и таблицам стандарта.
-
Материалы: Качество материалов (сталь углеродистая и низколегированная) должно подтверждаться сертификатами заводов-изготовителей.
-
Монтаж: Хомутовые опоры рекомендуется применять при наличии угловых деформаций трубопровода. Использование дополнительных подушек или накладок определяется проектной организацией.
Область применения:
- Нефтегазовая промышленность: используются для поддержания трубопроводов, транспортирующих нефть и газ.
- Химическая промышленность: обеспечивают стабильность трубопроводов, по которым перекачиваются химические вещества.
- Энергетика: применяются для поддержки, чтобы проходила горячая вода или пар.
- Металлургия: опоры необходимы для транспортировки расплавленных металлов, шлаков.
- Коммунальное хозяйство: используются для поддержания трубопроводов в системах водоснабжения, канализации.
| Характеристика | Описание |
|---|---|
| Материалы | Опоры изготавливаются из высококачественной стали, что обеспечивает их долговечность и устойчивость к коррозии. |
| Типы опор | Включают неподвижные, подвижные, скользящие, пружинные, компенсационные и жёсткие опоры. |
| Конструктивные особенности | Специальная конструкция, учитывающая нагрузки при эксплуатации трубопроводов, обеспечивая надежную поддержку и долговечность. |
| Применение | Используются в различных отраслях промышленности: нефтегазовой, химической и энергетической для транспортировки различных сред. |
Используемая сталь для опор
- Углеродистая
- Легированная
- Нержавеющая
- Высокопрочная низколегированная сталь (HSLA)
