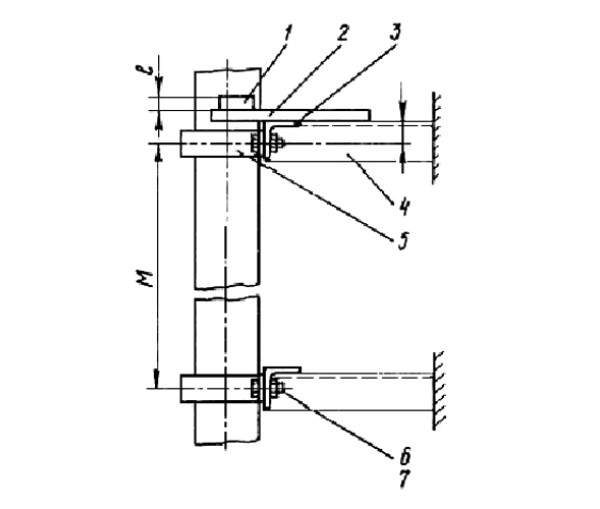

Опора ОВ (для вертикальных трубопроводов)
Опора ОВ — это специальное устройство для поддержания вертикальных трубопроводов в различных системах, таких как водоснабжение, отопление, химическая промышленность, вентиляция и другие. Она используется для фиксации труб в вертикальном положении, предотвращая их смещение, а также для компенсации тепловых и механических нагрузок.
Краткое описание:
Опоры ОВ обеспечивают поддержку трубопроводов, установленных в вертикальном положении, а также защищают их от механических повреждений и возможных деформаций, вызванных внешними воздействиями (например, температурные колебания). Они могут быть оснащены различными механизмами для регулировки положения труб, а также для компенсации расширений и сжижений трубопроводов.
Виды опор ОВ:
-
Обычные опоры (О):
- Выполняют функцию жесткой фиксации трубопровода, не допускают его смещения.
- Применяются в местах, где не требуется компенсация температурных расширений.
-
Компенсационные опоры (ОК):
- Используются для компенсации температурных расширений трубопроводов.
- Оснащены пружинами или другими механизмами для гибкости и учета тепловых изменений.
-
Амортизирующие опоры (ОА):
- Снижает воздействие вибраций и динамических нагрузок на трубопровод.
- Применяются в системах, где возможны вибрации, например, в насосных станциях или производственных установках.
-
Подвесные опоры (П):
- Применяются для подвешивания трубопроводов, установленных на стенах или потолках, когда требуется дополнительная поддержка в промежуточных точках.
Таблица с диаметрами трубопроводов и типами опор ОВ:
| Диаметр трубы (мм) | Тип опоры | Описание |
|---|---|---|
| 15 - 50 | Обычная (О) | Стандартная опора для труб малых диаметров |
| 50 - 150 | Обычная (О) | Применяется для труб среднего диаметра |
| 150 - 300 | Компенсационная (ОК) | Для труб большого диаметра с учетом тепловых расширений |
| 300 - 500 | Компенсационная (ОК) | Для трубопроводов с высокими температурными колебаниями |
| 500 и более | Компенсационная (ОК) | Для крупных трубопроводов, требующих больших компенсаций |
| Все диаметры | Амортизирующая (ОА) | Для трубопроводов, подверженных вибрациям и динамическим нагрузкам |
Материалы для изготовления опор ОВ:
- Сталь — используется для опор в условиях средней и высокой нагрузки.
- Нержавеющая сталь — применяется в агрессивных средах (например, химическая промышленность, водоснабжение).
- Чугун — используется для трубопроводов в системах отопления, где нагрузка не превышает средние значения.
Опоры ОВ являются важной частью инженерных систем, обеспечивающей надежность и долговечность трубопроводных конструкций, особенно при установке вертикальных магистралей.
