ТС 626.00.000 опора скользящая хомутовая
Опора ТС 626.00.000 — стандартный элемент опорных систем трубопроводов из серии 5.903-13 выпуск 8-95. Она предназначена для поддержки стальных трубопроводов наружным диаметром от 108 до 1420 мм. Работает при температуре среды до +425 °С при давлении до 4,0 МПа. Конструкция компенсирует продольное перемещение трубы во время теплового расширения, фиксирует её в вертикальной плоскости, снижает нагрузку на сварные соединения. Хомутовый узел распределяет вес равномерно, исключает повреждение изоляции.
Характеристики

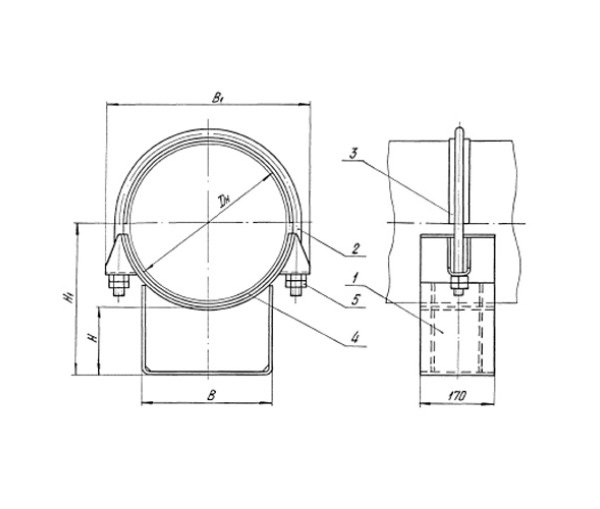

Опора 626.00.000 относится к подвижным скользящим опорам хомутового типа. Корпус выполняется из прямоугольного профиля, усиливается ребром жёсткости. В состав входят подушка, круглый хомут, диэлектрическая прокладка. Она изолирует трубу от металла и уменьшает трение.
Материал — углеродистый металл: сталь марок Ст3, 20, 09Г2С. При особых условиях применяются стойкие сплавы. Параметры включают диаметр, высоту, длину, массу, допустимую нагрузку в кН. Конструкция рассчитана на вес трубы, рабочее давление системы, дополнительные усилия при деформации либо монтаже.
|
Обозначение |
Диаметр, мм |
Нагрузка, кН |
Высота H, мм |
Ширина B, мм |
Длина L, мм |
Масса, кг |
|
ТС-626.00.000 |
108 |
22 |
100 |
160 |
170 |
3,6 |
|
ТС-626.00.000-001 |
108 |
22 |
150 |
210 |
170 |
4,4 |
|
ТС-626.00.000-002 |
108 |
22 |
200 |
270 |
170 |
5,9 |
|
ТС-626.00.000-003 |
133 |
22 |
100 |
167 |
170 |
4,7 |
|
ТС-626.00.000-004 |
133 |
22 |
150 |
217 |
170 |
5,1 |
|
ТС-626.00.000-005 |
133 |
22 |
200 |
267 |
170 |
5,9 |
|
ТС-626.00.000-006 |
159 |
22 |
100 |
180 |
170 |
5,3 |
|
ТС-626.00.000-007 |
159 |
22 |
150 |
230 |
170 |
6,2 |
Процесс изготовления
Производство выполняется на заводах по металлоконструкциям. Заготовки раскраиваются из листовой стали по сортаменту ГОСТ 19903-2015. Хомут формируется из полосовой заготовки, согнутой по диаметру трубы. Подушка вырезается из прямоугольного металлопроката, корпус усиливается приварным ребром.
Сварные швы проверяются ультразвуком, геометрия сверяется с чертежами. После сварки поверхность очищается дробеструйной обработкой, наносится антикоррозионное покрытие по ГОСТ 9.402-2004. Для защиты от тока и снижения трения устанавливается диэлектрическая прокладка. Конструкция обязана соответствовать техническим условиям ВСТПС.
Применение
Опоры 626.00.000 применяются в тепловых сетях, магистральных трубопроводах, технологических линиях. Они удерживают трубу под нагрузкой и позволяют ей скользить в продольном направлении. Это снижает риск повреждения изоляции, продлевает срок службы трубопроводной системы.
Использование особенно важно там, где температура среды изменяется циклически, а рабочее давление достигает нескольких МПа. Стандартный хомутовый узел компенсирует тепловые деформации, сохраняет целостность сварных соединений.
При монтаже опора устанавливается на ровное основание. Крепление выполняется сваркой либо болтовыми соединениями. Поверхности скольжения очищаются, при необходимости обрабатываются смазкой. Регулярный контроль покрытия и состояния прокладки обеспечивает эксплуатацию до 30 лет.
